DASAR SISTEM KOMPUTER

DARI BIT KE INFORMASI

Sejak diciptakan pertama kali, komputer berkerja atas dasar sistem biner. Sistem biner adalah sistem bilangan yang hanya mengenal dua macam angka yang disebut dengan istilah bit (binary digit), berupa 0 dan 1. Hanya dengan dua kemungkinan bilangan inilah komputer dapat menyajikan informasi yang begitu berguna bagi peradaban manusia.
Bit-bit dapat digunakan untuk menyusun karakter apa saja. Istilah karakter dalam dunia komputer berarti:
1.       huruf, misalnya A dan z,
2.       digit, seperti 0, 2 dan 9,
3.       selain huruf maupun digit, seperti tanda + serta & dan bahkan simbol seperti $.
Sebuah karakter dinyatakan dengan 8 bit ataupun 16 bit. Himpunan kode yang digunakan untuk menyatakan berbagai karakter dibahas pada postingan yang berjudul Sistem Pengkodean Karakter.
Kemungkinan nilai pada sebuah sistem biner yang berupa 0 atau 1 dinyatakan dalam sistem komputer dengan metode saklar yang hanya mengenal keadaan hidup atau mati. Keadaan hidup menyatakan nilai 1 dan keadaan mati menyatakan nilai 0. Sebagai contoh, dengan menggunakan 8 buah saklar maka akan didapatkan 256 (2^8) kemungkinan nilai.
Sekalipun komputer bekerja atas dasar sistem biner, pemakai awam bekerja dengan perspektif yang berbeda. Pada prinsipnya pemakai awam tidak perlu tahu tentang sistem biner. Sebagai contoh, seorang pemakai yang ingin melakukan perhitungan 10 + 2 ataupun menuliskan tulisan "Hai" tetap berorientasi pada sistem yang biasa digunakan manusia. Pemakai tidak perlu tahu bentuk biner dari huruf H ataupun bentuk biner dari digit 2. Secara internal komputerlah yang mengubah bentuk representasi manusia ke dalam sistem biner dan selanjutnya komputer menyajikan informasi dalam bentuk simbol-simbol yang biasa digunakan manusia.

SATUAN DATA

Satuan Data dalam Sistem Komputer

Satuan data dalam sistem komputer penting untuk ketahui. Harddisk, Flasdisk yang kita gunakan mempunyai kapasitas yang dinyatakan dalam byte, misalnya 120 Giga byte. Satuan data terkecil dalam sistem komputer adalah bit (binary digit) / angka biner. Di atas satuan bit terdapat byte, kilobyte, megabyte, gigabyte, terabyte dan petabyte. Kita juga peranah mendengar istilah kilobit, megabit. Istilah ini biasanya dikaitkan dengan kecepatan transfer data, misalnya 100 mbps (megabit per second). Baiklah, kali ini saya akan menunjukkan satuan-satuan data dalam sistem komputer.

Byte
Merupakan satuan yang digunakan untuk menyatakan sebuah karakter. Dimana satu karakter sama juga dengan 8 bit.

Kilobyte
Kilobyte merupakan tingkatan di atas byte, dimana 1 kilobyte = 1024 byte. Satuan Kilobyte disingkat dengan KB.

Megabyte
1 Megabyte = 1024 Kilobyte atau sama dengan 1024 x 1024 = 1.048.576 byte. Satuan ini disingkat dengan nama MB.

Gigabyte
1 Gigabyte = 1024 Megabyte atau sama dengan 1024 x 1024 x 1024 = 1.073.741.824 byte. Satuan ini dapat kita jumpai dalam kapasitas Hardisk. Satuan Gigabyte disingkat menjadi GB.

Terabyte
1 Terabyte = 1024 Gigabyte atau sama dengan 1024x1024x1024x1024 = 1.009.511.627.776 byte. Dapat kita jumpai dalam kapasitas harddisk dan memori pada komputer mainframe. Satuan ini disingkat dengan TB.

Petabyte
1 Petabyte = 1024 terabyte atau sama dengan 1024x1024x1024x1024x1024 = 1.125.899.906.842.624. Satuan ini diseingkat dengan PB.

SATUAN WAKTU DAN FREKWENSI

bagi manusia 1 detik merupakan waktu yang sangat cepat, tetapi tidak bagi komputer. Kecepatan komputer dalam memproses sebuah data sangatlah tinggi. Orde waktu yang digunakan untuk mengerjakan sebuah instruksi jauh di bawah 1 detik. Itulah sebabnya terdapat beberapa satuan waktu yang perlu untuk anda ketahui.
Satuan lain yang banyak disinggung dalam sistem komputer adalah satuan untuk frekuensi. Frekuensi diukur dengan satuan Hertz. Frekuensi berarti jumlah siklus dalam satuan detik. 1 Hertz berarti bahwa dalam satu detik terbentuk sebuah siklus. Ukuran frekuensi yang lebih besar yaitu kilohertz dan megahertz. 1 kilohertz (KHz) = 1000hertz (Hz) Dan 1 megahertz (MHz)= 1000 kilohertz.

SISTEM PENGKODEAN KARAKTER

Sistem yang digunakan untuk mengkodekan karakter ada bermacam-macam. Tiga yang terkenal adalah ASCII,EBCDIC, dan UNICODE.

A.      “ASCII”

ASCII (American Standard Code For Information Interchange) merupakan kode standar yang digunakan dalam pertukaran informasi pada Komputer. Kode ASCII ini seperti Hex dan Unicode tetnamunapi ASCII lebih bersifat universal
Kata Wikipedia :
Kode ASCII ini digunakan oleh komputer dan alat komunikasi lain untuk menunjukkan teks. Kode ASCII sebenarnya memiliki komposisi bilangan biner sebanyak 8 bit. Dimulai
dari 0000 0000 hingga 1111 1111.
Perlu di ketahui bahwa setiap simbol yang ada pada keyboard, mewakili tiap kode ASCII,
Misal :
Kode ASCII 82 = R
Kode ASCII 144 =r
Kode ASCII 71 = G
Kode ASCII 103 =g
Jumlah kode ASCII adalah 255 kode.
Kode ASCII 0 - 127 merupakan kode ASCII untuk manipulasi teks
kode ASCII 128 - 255 merupakan kode ASCII untuk manipulasi grafik.
Kode ASCII sendiri dapat dikelompokkan lagi kedalam beberapa bagian:
·         Kode yang tidak terlihat simbolnya seperti :
·         Kode 10(Line Feed)
·         Kode 13(Carriage Return)
·         Kode 8(Tab)
·         Kode 32(Space)
·         -Kode yang terlihat simbolnya seperti abjad (A..Z), numerik (0..9), karakter khusus
·         (~!@#$%^&*()_+?:”{})
·         Kode yang tidak ada di keyboard namun dapat ditampilkan. Kode ini umumnya untuk kode-kode grafik.

B.      CARA MEMBUAT KODE ASCII DENGAN KEYBOARD

Pernahkah Kalian Mengetik lewat Komputer ?
pastinya penah lah, karena untuk sampai di Blog ini saja kalian harus mengetik keyword di Google atau langsung mengetiknya di address bar.
Dan dalam proses pengetikan, sebenarnya komputer membaca karakter ASCII yang kita inputkan melalui keyboard lalu di tampilkan ke layar komputer sebagai sebuah karakter. Tapi masih ada beberapa karakter yang mungkin belum banyak diketahui, yang bisa kita tampilkan lewat Input Keyboard.
Langkah untuk membuat kode ASCII dengan Keyboard.
1.       Tahan Tombol ALT yang ada di keyboards
2.       Menekan nomor kode pada bagian numlock di keyboard
3.       Lepaskan Tombol ALT
untuk pengguna laptop, cara pakainya
1.       aktifkan dahulu tombol numlock nya dengan menekan tombol Fn + NumLk
2.       tombol dasar
J = 1
K = 2
L = 3
U = 4
I = 5
P = 6
7 = 7
8 = 8
9 = 9
M = 0
3.        jika ingin mengambalian cukup tekan Fn + NumLk

C.      “EBCDIC”

EBCDIC (Inggris: Extended Binary Coded Decimal Interchange Code) adalah kode 8 - bit untuk huruf yang dipakai pada sistem operasi komputer merk IBM, seperti z/OS, OS/390, VM, VSE,OS/400, dan i5/OS. Kode EBCDIC ini juga dipakai untuk beberapa jenis komputer lain seperti Fujitsu-Siemens BS2000/OSD, HP MPE/iX, dan Unisys MCP. Kode ini merupakan pengembangan dari kode 6-bit yang dipakai untuk kartu berlubang (punched card) pada komputer IBM antara akhir tahun 1950an dan awal tahun 1960an.
Variasi dari kode EBCDIC ini disebut CCSID 500 yang ditampilkan pada tabel di bawah ini dalam format bilangan komputer hexadesimal. Kode 00 sampai 3F dipakai untuk huruf kendali, kode 40 untuk spasi, dll.

D.      “UNICODE”

Unicode adalah suatu standar industri yang dirancang untuk mengizinkan teks dan simbol dari semua sistem tulisan di dunia untuk ditampilkan dan dimanipulasi secara konsisten oleh komputer. Dikembangkan secara tandem dengan standar Universal Character Set dan dipublikasikan dalam bentuk buku The Unicode Standard, Unicode mengandung suatu kumpulan karakter, suatu metodologi pengkodean dan kumpulan standar penyandian karakter, suatu kumpulan bagan kode untuk referensi visual, deskripsi sifat karakter seperti huruf besar dan huruf kecil, suatu kumpulan data referensiberkas komputer, serta aturan normalisasi, dekomposisi, pembandingan (collation), serta penggambaran (rendering).
Unicode Consortium, suatu organisasi nirlaba yang mengkoordinasikan pengembangan Unicode memiliki tujuan ambisius untuk dapat, pada akhirnya, menggantikan skema pengkodean karakter yang ada dengan Unicode dan skema Unicode Transformation Format (UTF) nya, karena banyak skema yang ada sekarang memiliki keterbatasan ukuran dan lingkup dan takserasi dengan lingkungan multibahasa. Kesuksesan Unicode menyatukan set karakter telah membawa pada penggunaannya yang luas dan pradominan dalam internasionalisasi dan lokalisasi perangkat lunak komputer. Standar ini telah diterapkan pada teknologi-teknologi terkini, termasuk XML, bahasa pemrograman Java, dan sistem operasi modern.

E.      AKSARA NUSANTARA DALAM UNICODE

Aksara-aksara Nusantara yang telah memiliki bakuan Unicode adalah:
·         aksara Bugis (lontara), Unicode Versi 4.1
·         Aksara Bali, Unicode Versi 5.0
·         Aksara Sunda Kaganga, Unicode Versi 5.1
·         Rejang, Unicode Versi 5.1
·         Aksara Jawa (modern dan kawi), Unicode Versi 5.2
·         Aksara Batak, Unicode Versi 6.0

KONVERSI SISTEM BINER DAN SISTEM DESIMAL

A.            SISTEM BILANGAN

Sistem bilangan (number sistem) adalah  suatu cara untuk mewakili besaran dari suatu item fisik. Sistem bilanan yang banyak dipergunakan oleh manusia adalah sistem biilangan desimal, yaitu sisitem bilangan yang menggunakan 10 macam simbol untuk mewakili suatu besaran.Sistem ini banyak digunakan karena manusia mempunyai sepuluh jari untuk dapat membantu perhitungan. Lain halnya dengan komputer, logika di komputer diwakili oleh bentuk elemen dua keadaan yaitu off (tidak ada arus) dan on (ada arus). Konsep inilah yang dipakai dalam sistem bilangan binary yang mempunyai dua macam nilai  untuk mewakili suatu besaran nilai. Selain sistem bilangan biner, komputer juga menggunakan hexadesimal.

B.      KONVERSI BILANGAN

Konversi bilangan adalah suatu proses dimana satu sistem bilangan dengan basis  tertentu akan dijadikan  bilangan dengan basis yang lain.
·         Konversi dari bilangan  Desimal ke Biner
Yaitu dengan cara membagi bilangan desimal dengan dua kemudian diambil sisa pembagiannya.
·         Konversi Pecahan Desimal (Decimal Fractions) ke Biner
Terdapat metode sederhana untuk untuk melakukan konversi pecahan decimal menjadi basis biner. Sebagai contoh adalah dengan mengkonversi pecahan 0.625 menjadi basis biner.
Note : 0.625 = .625
Langkah 1
Mulai dengan mengalikan pecahan desimal dengan 2.
.625 X 2 = 1.25 ; Jadi bilangan biner pertama adalah 1.
Langkah 2
Abaikan angka 1 dari hasil pada langkah 1 (sehingga 1.25 menjadi 0.25). Kemudian kalikan dengan 2 lagi.
0.25 X 2 = 0.50 ; Jadi bilangan biner kedua adalah 0.
Langkah 3
Ulangi langkah 2. Sehingga :
0.50 X 2 = 1.00 ; Jadi bilangan biner ketiga adalah 1.
Karena hasil perkalian pada langkah 3 sudah menunjukkan pecahan atau angka dibelakang koma adalah 0, maka proses konversi pecahan decimal ke basis biner selesai. Sehingga, basis basis biner dari 0.625 adalah :
.625 = .101
·         Konversi ke Biner
Misalnya mau diubah bilangan hexadesimal 5D9316 menjadi bilangan biner, dengan menggunakan table digit bilangan heksadesimel didapatkan konversi sebagai berikut :
5             = 0101
D             = 1101
9             = 1001
3             = 0011
Dengan pengurutan dari atas ke bawah, didapat bilangan biner untuk heks 5D93 adalah 0101110110010011.

BAGIAN UNIT SISTEM

A.      BAGIAN UNIT SISTEM

Struktur komputer didefinisikan sebagai cara-cara dari tiap komponen saling terkait satu dengan yang lain. Sedangkan fungsi komputer didefinisikan sebagai operasi masing-masing komponen sebagai bagian dari struktur. Adapun fungsi dari masing-masing komponen dalam struktur di atas adalah sebagai berikut :

1.     Input Device (Alat Masukan)

Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer

2.     Output Device (Alat Keluaran)

Adalah perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

3.     I/O Ports

Bagian ini digunakan untuk menerima ataupun mengirim data ke luar sistem. Peralatan input dan output diatas terhubung melalui port ini.

4.      CPU (Central Processing Unit)

CPU merupakan otak sistem komputer, dan memiliki dua bagian fungsi operasional, yaitu ALU (Arithmetical Logical Unit) sebagai pusat pengolah data, dan CU (Control Unit) sebagai pengontrol kerja komputer.

5.     Memori

Memori terbagi menjadi dua bagian yaitu memori internal dan memori external. Memori internal berupa RAM (Random Accese Memory) yang berfungsi untuk menyimpan program yang kita olah untuk sementara waktu, dan ROM (Read Only Memory) yaitu memori yang hanya bisa dibaca dan berguna sebagai penyedia informasi pada saat komputer pada saat dinyalakan.

6.     Data Bus

Adalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawah 1 bit data, maka jumlah saluran menetukan jumlah bit yang dapat ditransfer pada suatu saat. Lebar data bus ini menetukan kinerja sistem secara keseluruhan. Sifatnya bldirectional, artinya CPU dapat membaca dan menerima data melalui data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 paralel.

7.     Address Bus

Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau dibaca. Address bus biasanya terdiri atas 16, 20, 24, atau 32 jalur paralel.

8.     Control Bus

Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus dan Address Bus. terdiri dari 4 sampai 10 jalur paralel.

B.      MOTHERBOARD

1.     Mengenal Lebih Dekat Dengan Motherboard

Motherboard alias mainboard alias system board, ketiganya mengacu pada satu barang yang sama, yakni sebuah papan sirkuit dan panel-panel elektronik yang menggerakan system PC secara keseluruhan. Secara prinsip, sebuah motherboard terdiri atas beberapa bagian yakni system CPU (prosesor), sirkuit clock/timing, Ram, Cache, ROM BIOS, I/O port seperti port serial, port pararel, slot ekspansi, prot IDE.

Yang perlu diperhatikan!
 Terutama sekali, sedikitnya ada 7 hal yang harus diperhatikan pada sebuah motherboard. Ketujuh komponen tersebut adalah :
1.       Chipset
2.       Tipe CPU

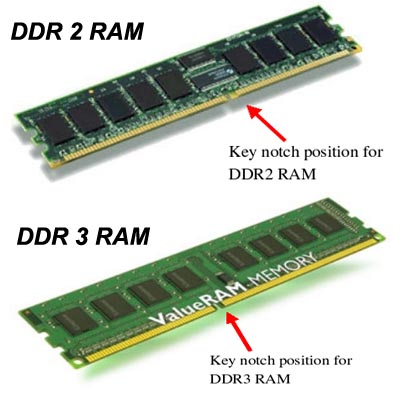

3.       Slot dan tipe memori
4.       Cache memory
5.       Sistem BIOS
6.       Slot ekspansi
7.       Port I/O
 Dari sinilah sesungguhnya problem pada sebuah system PC bisa dilacak atau dideteksi. Kerusakan di luar 7 komponen tersebut biasanya jarang terjadi. Kemungkinan yang lain, bila ketujuh komponen ini terlihat beres-beres saja, patut diduga bahwa masalahnya terletak pada arsitektur motherboard itu sendiri, entah sirkuit-sirkuitnya, atau komponen-komponen yang dipergunakannya.

2.     Chipset : Komandan data dan proses

 Disebut chipset karena barang satu ini umumnya merupakan sepasang chip yang mengendalikan prosesor dan fitur-fitur hardware yang ada pada mortherboard secara menyeluruh. Sepasang chip ini, yang satu buah disebut North Bright chip dan satu lagi dipanggil South Bridge chip, bisa dibilang merupakan panglima tertinggi pada sebuah system bernama motherboard.Saat ini, terdapat banyak motherboard dengan chipset yang berbeda-beda. Jenis chipset yang digunakan pada motherboard akan menentukan beberapa hal antara lain.
1.       Tipe prosesor yang bias digunakan
2.       Jenis memori yang bias mendukung system PC dan kapasitas maksimumnya
3.       Kelengkapan I/O yang mampu disediakan
4.       Tipe display adapter yang bisa digunakan
5.       Lebar data pada motgherboarad yang bisa didukung
6.       Ketersedian fitur-fitur tambahan (misalnya LAN, sound card, atau modem onboard).

3.     Tipe CPU

 Terdapat tiga tipe CPU yang banyak beredar di pasaran yakni CPU keluaran Intel Corporation, AMD keluaran Advanced Micro Device, dan Cyrix atau VIA C3 keluaran VIA Technologies Corporation. CPU alias prosesor keluaran VIA sendiri pada umumnya mengikuti platform teknologi yang dikeluarkan oleh Intel. Artinya, setiap seri prosesor yang dirilis VIA pada umumnya selalu memiliki kompatibilitas dengan seri prosesor yang dibuat Intel. Sementara AMD menggunakan platform teknologi yang berbeda dari yang digunakan oleh Intel, sekalipun teknologi pross yang digunakan oleh perusahaan ini juga mengikuti apa yang dilakukan Intel. Lantaran perbedaan platform ini, prosesor AMD menggunakan soket atau slot yang berbeda dari yang digunakan oleh Intel. Bila Intel menyebut Slot 1, AM menyebutnya Slot A. pada prosesor soket, belakangan AMD relative lebih konsisten dalam mengeluarakan tipe soket yang digunakan, yakni senantiasa menggunakan Soket A yang kompatibel pada seri kecepatan manapun, yakni soket dengan jumlah pin 462 buah. Bandingkan dengan Intel yang selalu berubah-ubah, dari soket 370 pin, kemudian menjadi 423 pin, lalu berubah lagi menjadi 478. akibatnya, kemungkinan untuk meng-upgrade sebuah prosesor Intel generasi baru selalu harus dibarengi dengan penggantian motherboard itu sendiri. Berikut adalah sedikit sejarah perkembangan prosesor Intel dan para clone-nya yang berhasil disarikan
·         Debut Intel dimulai dengan processor seri MCS4 yang merupakan cikal bakal dari prosesor i4040. Processor 4 bit ini yang direncanakan untuk menjadi otak calculator , pada tahun yang sama (1971), intel membuat revisi ke i440. Awalnya dipesan oleh sebuah perusahaan Jepang untuk pembuatan kalkulator , ternyata prosesor ini jauh lebih hebat dari yang diharapkan sehingga Intel membeli hak guna dari perusahaan Jepang tersebut untuk perkembangan dan penelitian lebih lanjut. Di sinilah cikal bakal untuk perkembangan ke arah prosesor komputer.
·         Berikutnya muncul processor 8 bit pertama i8008 (1972), tapi agak kurang disukai karena multivoltage.. lalu baru muncul processor i8080, disini ada perubahan yaitu jadi triple voltage, pake teknologi NMOS (tidak PMOS lagi), dan mengenalkan pertama kali sistem clock generator (pake chip tambahan), dikemas dalam bentuk DIP Array 40 pins. Kemudian muncul juga processor2 : MC6800 dari Motorola -1974, Z80 dari Zilog -1976 (merupakan dua rival berat), dan prosessor2 lain seri 6500 buatan MOST, Rockwell, Hyundai, WDC, NCR dst. Z80 full compatible dengan i8008 hanya sampai level bahasa mesin. Level bahasa rakitannya berbeda (tidak kompatibel level software). Prosesor i8080 adalah prosesor dengan register internal 8-bit, bus eksternal 8-bit, dan memori addressing 20-bit (dapat mengakses 1 MB memori total), dan modus operasi REAL.
·         Thn 77 muncul 8085, clock generatornya onprocessor, cikal bakalnya penggunaan single voltage +5V (implementasi s/d 486DX2, pd DX4 mulai +3.3V dst).
·         i8086, prosesor dengan register 16-bit, bus data eksternal 16-bit, dan memori addressing 20-bit. Direlease thn 78 menggunakan teknologi HMOS, komponen pendukung bus 16 bit sangat langka , sehingga harganya menjadi sangat mahal.
·         Maka utk menjawab tuntutan pasar muncul i8088 16bit bus internal, 8bit bus external. Sehingga i8088 dapat memakai komponen peripheral 8bit bekas i8008. IBM memilih chip ini untuk pebuatan IBM PC karena lebih murah daripada i8086. Kalau saja CEO IBM waktu itu tidak menyatakan PC hanyalah impian sampingan belaka, tentu saja IBM akan menguasai pasar PC secara total saat ini. IBM PC first release Agustus 1981 memiliki 3 versi IBM PC, IBM PC-Jr dan IBM PC-XT (extended technology). Chip i8088 ini sangat populer, sampai NEC meluncurkan sebuah chip yang dibangun berdasarkan spesifikasi pin chip ini, yang diberi nama V20 dan V30. NEC V20 dan V30 adalah processor yang compatible dengan intel sampai level bahasa assembly (software).
Chip 8088 dan 8086 kompatibel penuh dengan program yang dibuat untuk chip 8080, walaupun mungkin ada beberapa program yang dibuat untuk 8086 tidak berfungsi pada chip 8088 (perbedaan lebar bus)
·         Lalu muncul 80186 dan i80188.. sejak i80186, prosessor mulai dikemas dalam bentuk PLCC, LCC dan PGA 68 kaki.. i80186 secara fisik berbentuk bujursangkar dengan 17 kaki persisi (PLCC/LCC) atau 2 deret kaki persisi (PGA) dan mulai dari i80186 inilah chip DMA dan interrupt controller disatukan ke dalam processor. semenjak menggunakan 286, komputer IBM menggunakan istilah IBM PC-AT (Advanced Technology)dan mulai dikenal pengunaan istilah PersonalSystem (PS/1). Dan juga mulai dikenal penggunaan slot ISA 16 bit yang dikembangkan dari slot ISA 8 bit , para cloner mulai ramai bermunculan. Ada AMD, Harris & MOS yang compatible penuh dengan intel. Di 286 ini mulai dikenal penggunaan Protected Virtual Adress Mode yang memungkinkan dilakukannya multitasking secara time sharing (via hardware resetting).
Tahun 86 IBM membuat processor dengan arsitektur RISC 32bit pertama untuk kelas PC. Namun karena kelangkaan software, IBM RT PC ini “melempem” untuk kelas enterprise, RISC ini berkembang lebih pesat, setidaknya ada banyak vendor yang saling tidak kompatibel.
·         Lalu untuk meraih momentum yang hilang dari chip i8086, Intel membuat i80286, prosesor dengan register 16-bit, bus eksternal 16-bit, mode protected terbatas yang dikenal dengan mode STANDARD yang menggunakan memori addressing 24-bit yang mampu mengakses maksimal 16 MB memori. Chip 80286 ini tentu saja kompatibel penuh dengan chip-chip seri 808x sebelumnya, dengan tambahan beberapa set instruksi baru. Sayangnya chip ini memiliki beberapa bug pada desain hardware-nya, sehingga gagal mengumpulkan pengikut.
·         Pada tahun 1985, Intel meluncurkan desain prosesor yang sama sekali baru: i80386. Sebuah prosesor 32-bit , dalam arti memiliki register 32-bit, bus data eksternal 32-bit, dan mempertahankan kompatibilitas dengan prosesor generasi sebelumnya, dengan tambahan diperkenalkannya mode PROTECTED 32-BIT untuk memori addressing 32-bit, mampu mengakses maksimum 4 GB , dan tidak lupa tambahan beberapa instruksi baru. Chip ini mulai dikemas dalam bentuk PGA (pin Grid Array)
1)     Prosesor Intel sampai titik ini belum menggunakan unit FPU secara
2)     internal . Untuk dukungan FPU, Intel meluncurkan seri 80×87. Sejak 386 ini mulai muncul processor cloner : AMD, Cyrix, NGen, TI, IIT, IBM (Blue Lightning) dst, macam-macamnya : i80386 DX (full 32 bit)
3)     i80386 SX (murah karena 16bit external)
4)     i80486 DX (int 487)
5)     i80486 SX (487 disabled)
6)     Cx486 DLC (menggunakan MB 386DX, juga yang lain)
7)     Cx486 SLC (menggunakan MB 386SX)
8)     i80486DX2
9)     i80486DX2 ODP
10)Cx486DLC2 (arsitektur MB 386)
11)Cx486SLC2 (arsitektur MB 386)
12)i80486DX4
13)i80486DX4 ODP
14)i80486SX2
15)Pentium
16)Pentium ODP
·         Sekitar tahun 1989 Intel meluncurkan i80486DX. Seri yang tentunya sangat populer, peningkatan seri ini terhadap seri 80386 adalah kecepatan dan dukungan FPU internal dan skema clock multiplier (seri i486DX2 dan iDX4), tanpa tambahan instruksi baru. Karena permintaan publik untuk prosesor murah, maka Intel meluncurkan seri i80486SX yang tak lain adalah prosesor i80486DX yang sirkuit FPU-nya telah disabled . Seperti yang seharusnya, seri i80486DX memiliki kompatibilitas penuh dengan set instruksi chip-chip seri sebelumnya.
·         AMD dan Cyrix kemudian membeli rancangan prosesor i80386 dan i80486DX untuk membuat prosesor Intel-compatible, dan mereka terbukti sangat berhasil. Pendapat saya inilah yang disebut proses ‘cloning’, sama seperti cerita NEC V20 dan V30. AMD dan Cyrix tidak melakukan proses perancangan vertikal (berdasarkan sebuah chip seri sebelumnya), melainkan berdasarkan rancangan chip yang sudah ada untuk membuat chip yang sekelas.
·         Tahun 1993, dan Intel meluncurkan prosesor Pentium. Peningkatannya terhadap i80486: struktur PGA yang lebih besar (kecepatan yang lebih tinggi , dan pipelining, TANPA instruksi baru. Tidak ada yang spesial dari chip ini, hanya fakta bahwa standar VLB yang dibuat untuk i80486 tidak cocok (bukan tidak kompatibel) sehingga para pembuat chipset terpaksa melakukan rancang ulang untuk mendukung PCI. Intel menggunakan istilah Pentium untuk meng”hambat” saingannya. Sejak Pentium ini para cloner mulai “rontok” tinggal AMD, Cyrix . Intel menggunakan istilah Pentium karena Intel kalah di pengadilan paten. alasannya angka tidak bisa dijadikan paten, karena itu intel mengeluarkan Pentium menggunakan TM. AMD + Cyrix tidak ingin tertinggal, mereka mengeluarkan standar Pentium Rating (PR) sebelumnya ditahun 92 intel sempat berkolaborasi degan Sun, namun gagal dan Intel sempat dituntut oleh Sun karena dituduh menjiplak rancangan Sun. Sejak Pentium, Intel telah menerapkan kemampuan Pipelining yang biasanya cuman ada diprocessor RISC (RISC spt SunSparc). Vesa Local Bus yang 32bit adalah pengembangan dari arsitektur ISA 16bit menggunakan clock yang tetap karena memiliki clock generator sendiri (biasanya >33Mhz) sedangkan arsitektur PCI adalah arsitektur baru yang kecepatan clocknya mengikuti kecepatan clock Processor (biasanya kecepatannya separuh kecepatan processor).. jadi Card VGA PCI kecepatannya relatif tidak akan sama di frekuensi MHz processor yang berbeda alias makin cepat MHz processor, makin cepat PCI-nya
·         Tahun 1995, kemunculan Pentium Pro. Inovasi disatukannya cache memori ke dalam prosesor menuntut dibuatnya socket 8 . Pin-pin prosesor ini terbagi 2 grup: 1 grup untuk cache memori, dan 1 grup lagi untuk prosesornya sendiri, yang tak lebih dari pin-pin Pentium yang diubah susunannya . Desain prosesor ini memungkinkan keefisienan yang lebih tinggi saat menangani instruksi 32-bit, namun jika ada instruksi 16-bit muncul dalam siklus instruksi 32-bit, maka prosesor akan melakukan pengosongan cache sehingga proses eksekusi berjalan lambat. Cuma ada 1 instruksi yang ditambahkan: CMOV (Conditional MOVe) .
·         Tahun 1996, prosesor Pentium MMX. Sebenarnya tidak lebih dari sebuah Pentium dengan unit tambahan dan set instruksi tambahan, yaitu MMX. Intel sampai sekarang masih belum memberikan definisi yang jelas mengenai istilah MMX. Multi Media eXtension adalah istilah yang digunakan AMD . Ada suatu keterbatasan desain pada chip ini: karena modul MMX hanya ditambahkan begitu saja ke dalam rancangan Pentium tanpa rancang ulang, Intel terpaksa membuat unit MMX dan FPU melakukan sharing, dalam arti saat FPU aktif MMX non-aktif, dan sebaliknya. Sehingga Pentium MMX dalam mode MMX tidak kompatibel dengan Pentium.
Bagaimana dengan AMD K5? AMD K5-PR75 sebenarnya adalah sebuah ‘clone’ i80486DX dengan kecepatan internal 133MHz dan clock bus 33MHz . Spesifikasi Pentium yang didapat AMD saat merancang K5 versi-versi selanjutnya dan Cyrix saat merancang 6×86 hanyalah terbatas pada spesifikasi pin-pin Pentium. Mereka tidak diberi akses ke desain aslinya. Bahkan IBM tidak mampu membuat Intel bergeming (Cyrix, mempunyai kontrak terikat dengan IBM sampai tahun 2005)Mengenai rancangan AMD K6, tahukah anda bahwa K6 sebenarnya adalah rancangan milik NexGen ? Sewaktu Intel menyatakan membuat unit MMX, AMD mencari rancangan MMX dan menambahkannya ke K6. Sayangnya spesifikasi MMX yang didapat AMD sepertinya bukan yang digunakan Intel, sebab terbukti K6 memiliki banyak ketidakkompatibilitas instruksi MMX dengan Pentium MMX.
·         Tahun 1997, Intel meluncurkan Pentium II, Pentium Pro dengan teknologi MMX yang memiliki 2 inovasi: cache memori tidak menjadi 1 dengan inti prosesor seperti Pentium Pro , namun berada di luar inti namun berfungsi dengan kecepatan processor. Inovasi inilah yang menyebabkan hilangnya kekurangan Pentium Pro (masalah pengosongan cache) Inovasi kedua, yaitu SEC (Single Edge Cartidge), Kenapa? Karena kita dapat memasang prosesor Pentium Pro di slot SEC dengan bantuan adapter khusus. Tambahan : karena cache L2 onprocessor, maka kecepatan cache = kecepatan processor, sedangkan karena PII cachenya di”luar” (menggunakan processor module), maka kecepatannya setengah dari kecepatan processor. Disebutkan juga penggunaan Slot 1 pada PII karena beberapa alasan :
Pertama, memperlebar jalur data (kaki banyak – Juga jadi alasan Socket 8), pemrosesan pada PPro dan PII dapat paralel. Karena itu sebetulnya Slot 1 lebih punya kekuatan di Multithreading / Multiple Processor. ( sayangnya O/S belum banyak mendukung, benchmark PII dual processorpun oleh ZDBench lebih banyak dilakukan via Win95 ketimbang via NT)Kedua, memungkinkan upgrader Slot 1 tanpa memakan banyak space di Motherboard sebab bila tidak ZIF socket 9 , bisa seluas Form Factor(MB)nya sendiri konsep hemat space ini sejak 8088 juga sudah ada .Mengapa keluar juga spesifikasi SIMM di 286? beberapa diantaranya adalah efisiensi tempat dan penyederhanaan bentuk.
Ketiga, memungkinkan penggunaan cache module yang lebih efisien dan dengan speed tinggi seimbang dengan speed processor dan lagi-lagi tanpa banyak makan tempat, tidak seperti AMD / Cyrix yang “terpaksa” mendobel L1 cachenya untuk menyaingi speed PII (karena L2-nya lambat) sehingga kesimpulannya AMD K6 dan Cyrix 6×86 bukan cepat di processor melainkan cepat di hit cache! Sebab dengan spec Socket7 kecepatan L2 cache akan terbatas hanya secepat bus data / makin lambat bila bus datanya sedang sibuk, padahal PII direncanakan beroperasi pada 100MHz (bukan 66MHz lagi). Point inilah salah satu alasan kenapa intel mengganti chipset dari 430 ke 440 yang berarti juga harus mengganti Motherboard.

C.      CATU DAYA

1.     Sistem Pendingin Komputer

Sistem Pendingin pada komputer sangat berpengaruh pada stabilitas komputer itu sendiri lalu bagaimana supaya sistem pendingin atau sirkulasi udara dalam CPU agar berjalan optimal. Beberapa hal yang perlu dilakukan sebagai berikut :

Menambah Kipas Pada Casing

Dengan penambahan kipas dapat membantu kerja Blower yang ada pada power suply agar udara pada yang ada di dalam casing atau CPU dapat dibuang secara maksimal.Pemasangan kipas dapat bervariasi, tergantung bentuk dan model kabin dalam casing.

Menutup Casing

Banyak orang beranggapan dengan membuka casing CPU dapat membuat CPU lebih dingin. Kenyataannya, justru sebaliknya, Karena sistem pendingin pada CPU mengandalkan sirkulasi udara. Sirkulasi udara yang baik adalah melalui celah-celah yang terdapat pada casing. Dari celah-celah tersebut udara masuk yang kemudian keluar lewat kipas yang terdapat pada power suply. Nah jika tutup casing di buka tidak akan ada sirkulas udara yang baik, justru akan menimbulkan pemanasan local yang mengakibatkan komponen dalam CPU cepat atau lambat akan rusak, dan kerusakan ini akan lebih fatal seperti hang dan over heating pada komponen yang penting.


2.     PelindungKejutan

3.     Regulator Tangan( Stabilizer)

4.     UPS

Uninterruptible Power Supply, atau yang biasa lebih di kenal dengan nama UPS..adalah perangkat yang biasa digunakan sebagai tenaga baterai cadangan untuk memberikan suplay listrik ke perangkat elektronik. Tentun masih segar di ingatan anda pastinya, beberapa hari yang lalu pusat IDC di duren tiga mengalami kebakaran pada UPS nya, yang menyebabkan sejumlah situs besar di tanah air tak bisa di akses, so bisa di bilang peran UPS adalah vital dan wajib adanya.
UPS sendiri di bagi beberapa jenis seperti
·         Line-interactive UPS
·         On-line UPS
·         Off-line UPS
·         modified UPS
Kesemua jenis UPS di atas mempunyai fungsi dan peran yang berbeda-beda, tetapi tetap satu tujuan yakni sebagai cadangan suplay daya untuk perangkat elektronik. UPS sendiri mempunyai beberapa komponen utama seperti :
·         Baterai UPS
·         Rectifier
·         Inverter
3 Komponen utama ini cukup penting perannya dalam mendukung kinerja sebuah UPS, jika ada salah satu dari mereka yang rusak Seperti Baterai UPS pada umumny, tentunya akan sangat menggangu kinerja UPS itu sendiri. UPS bekerja berdasar kepekaan tegangan. (RT)UPS akan menemukan penyimpangan jalur voltase (linevoltage) misalnya, kenaikan tajam, kerendahan, gelombang dan juga penyimpangan yang disebabkan oleh pemakaian dengan alat pembangkit tenaga listrik yang murah. Karena gagal, UPS akan berpindah ke operasi on-battery atau baterai hidup sebagai reaksi kepada penyimpangan untuk melindungi bebannya (load). Jika kualitas listrik kurang, UPS mungkin akan sering berubah ke operasi on-battery,..Seperti itulah cara kerja UPS yang sangat sederhana

D.      BUS

1.     Pengertian Sistem Bus

Bus adalah Jalur komunikasi yang dibagi pemakai Suatu set kabel tunggal yang digunakan untuk menghubungkan berbagai subsistem. Karakteristik penting sebuah bus adalah bahwa bus merupakan media transmisi yang dapat digunakan bersama. Sistem komputer terdiri dari sejumlah bus yang berlainan yang menyediakan jalan antara dua buah komponen pada bermacam-macam tingkatan hirarki sistem komputer.
Suatu Komputer tersusun atas beberapa komponen penting seperti CPU, memori, perangkat Input/Output. setiap computer saling berhubungan membentuk kesatuan fungsi. Sistem bus adalah penghubung bagi keseluruhan komponen computer dalam menjalankan tugasnya. Transfer data antar komponen komputer sangatlah mendominasi kerja suatu computer. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi CPU melalui perantara bus, begitu juga kita dapat melihat hasil eksekusi melalui monitor juga menggunakan system bus.
BUS SLOTS

2.      Cara Kerja Sistem Bus

Pada sistem komputer yang lebih maju, arsitektur komputernya  akan  lebih kompleks, sehingga untuk meningkatkan  performa, digunakan beberapa buah bus. Tiap bus merupakan jalur data antara beberapa device yang berbeda. Dengan cara ini RAM, Prosesor, GPU (VGA AGP) dihubungkan oleh bus utama berkecepatan tinggi yang lebih dikenal dengan nama FSB (Front Side Bus) . Sementara perangkat lain yang lebih lambat dihubungkan oleh bus yang berkecepatan lebih rendah yang terhubung dengan bus lain yang lebih cepat sampai ke bus utama. Untuk komunikasi antar bus ini digunakan sebuah bridge.

3.     Jenis - Jenis Bus

Berdasar jenis busnya, bus dapat dibedakan menjadi bus yang khusus menyalurkan data tertentu, contohnya paket data saja, atau alamat saja, jenis ini disebut Dedicated Bus. Namun apabila bus yang dilalui informasi yang berbeda baik data, alamat, dan sinyal kontrol dengan metode multipleks data maka bus ini disebut Multiplexed Bus. Kekurangan multiplexed bus adalah hanya memerlukan saluran sedikit sehingga menghemat tempat tapi kecepatan transfer data menurun dan diperlukan mekanisme yang komplek untuk mengurai data yang telah dimultipleks. Sedangkan untuk dedicated bus merupakan kebalikan dari multipexed bus.

4.     Struktur Bus

Sebuah bus sistem terdiri dari 50 hingga 100 saluran yang terpisah. Masing-masing saluran ditandai dengan arti dan fungsi khusus. Walaupun terdapat sejumlah rancangan bus yang berlainan, fungsi saluran bus dapat diklasifikasikan menjadi tiga kelompok, yaitu saluran data, saluran alamat, dan saluran kontrol. Selain itu, terdapat pula saluran distribusi daya yang memberikan kebutuhan daya bagi modul yang terhubung.

Interkoneksi Bus
a.      Saluran Data
Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Saluran ini secara kolektif disebut bus data. Umumnya bus data terdiri dari 8, 16, 32 saluran, jumlah saluran diakitakan denang lebar bus data. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit, maka jumlah saluran menentukan jumlah bit yang dapat dipindahkan pada suatu saat. Lebar bus data merupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan. Misalnya, bila bus data lebarnya 8 bit, dan setiap instruksi panjangnya 16 bit, maka CPU harus dua kali mengakses modul memori dalam setiap siklus instruksinya.
b.      Saluran Alamat
Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data. Misalnya, bila CPU akan membaca sebuah word data dari memori, maka CPU akan menaruh alamat word yang dimaksud pada saluran alamat. Lebar bus alamat akan menentukan kapasitas memori maksimum sistem. Selain itu, umumnya saluran alamat juga dipakai untuk mengalamati port-port input/outoput. Biasanya, bit-bit berorde lebih tinggi dipakai untuk memilih lokasi memori atau port I/O pada modul.
c.       Saluran Kontrol
Saluran kontrol digunakan untuk mengntrol akses ke saluran alamat dan penggunaan data dan saluran alamat. Karena data dan saluran alamat dipakai bersama oleh seluruh komponen, maka harus ada alat untuk mengontrol penggunaannya. Sinyal-sinyal kontrol melakukan transmisi baik perintah maupun informasi pewaktuan diantara modul-modul sistem. Sinyal-sinyal pewaktuan menunjukkan validitas data dan informasi alamat. Sinyal-sinyal perintah mespesifikasikan operasi-operasi yang akan dibentuk. Umumnya saluran kontrol meliputi : memory write, memory read, I/O write, I/O read, transfer ACK, bus request, bus grant, interrupt request, interrupt ACK, clock, reset.

5.     Contoh - Contoh Bus

Banyak perusahaan yang mengembangakan bus-bus antarmuka terutama untuk perangkat peripheral. Diantara jenis bus yang beredar di pasaran saat ini adalah, PCI, ISA, USB, SCSI, FuturaBus+, FireWire, dan lain-lain. Semua memiliki keunggulan, kelemahan, harga, dan teknologi yang berbeda sehingga akan mempengaruhi jenis-jenis penggunaannya.
·         Bus ISA : Industri computer personal lainnya merespon perkembangan ini dengan mengadopsi standarnya sendiri, bus ISA (Industry Standar Architecture), yang pada dasarnya adalah bus PC/AT yang beroperasi pada 8,33 MHz. Keuntungannya adalah bahwa pendekatan ini tetap mempertahankan kompatibilitas dengan mesin-mesin dan kartu-kartu yang ada.
·         Bus PCI : Peripheral Component Interconect (PCI) adalah bus yang tidak tergantung prosesor dan berfungsi sebagai bus mezzanine atau bus peripheral. Standar PCI adalah 64 saluran data pada kecepatan 33MHz, laju transfer data 263 MB per detik atau 2,112 Gbps. Keunggulan PCI tidak hanya pada kecepatannya saja tetapi murah dengan keping yang sedikit.
·         Bus USB : Semua perangkat peripheral tidak efektif apabila dipasang pada bus kecepatan tinggi PCI, sedangkan banyak peralatan yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer. Sebagai solusinya tujuh vendor computer (Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northen Telecom) bersama-sama meranccang bus untuk peralatan I/O berkecepatan rendah. Standar yang dihasilakan dinamakan Universal Standard Bus (USB).
·         Bus SCSI : Small Computer System Interface (SCSI) adalah perangkat peripheral eksternal yang dipo[ulerkan oleh macintosh pada tahun 1984. SCSI merupakan interface standar untuk drive CD-ROM, peralatan audio, hard disk, dan perangkat penyimpanan eksternal berukuan besar. SCSI menggunakan interface paralel dengan 8,16, atau 32 saluran data.
·         Bus P1394 / Fire Wire : Semakin pesatnya kebutuhan bus I/O berkecepatan tinggi dan semakin cepatnya prosesor saat ini yang mencapai 1 GHz, maka perlu diimbangi dengan bus berkecepatan tinggi juga. Bus SCSI dan PCI tidak dapat mencukupi kebutuhan saat ini. Sehingga dikembangkan bus performance tinggi yang dikenal dengan FireWire (P1393 standard IEEE). P1394 memiliki kelebihan dibandingkan dengan interface I/O lainnya, yaitu sangat cepat, murah, dan mudah untuk diimplementasikan. Pada kenyataan P1394 tidak hanya popular pada system computer, namun juga pada peralatan elektronik seperti pada kamera digital, VCR, dan televise. Kelebihan lain adalah penggunaan transmisi serial sehingga tidak memerlukan banyak kabel.

E.      Port Hardware I/O


1.      Fungsi dan Jenis-Jenis Port Pada Komputer

Port merupakan colokan yang terpasang di bagian belakang case yang berfungsi sebagai penghubung antara komponen di dalam unit system dengan piranti diluar, sebagai contoh, port untuk menghubungkan camera digital, monitor, mouse dsb.
Port dikelompokkan menjadi beberapa bagian yaitu ; Port Serial, Port Parallel, Port USB, port SCSI, PortInfra merah serta port-port yang lain.
a.       Port Serial
Biasa digunakan untuk melakukan tranmisi data yang beroreintasi pada pengiriman sebuah bit per waktu, kareana sifatnya demikian pegiriman data berjalan agak lambat, biasanya digunakan untuk mengoneksi piranti seperti : printer, mouse, modem, PLC (programmable Logic controller), pembaca kartu maknetik dan pembaca barcode. Port ini sering dinyatakan dengan nama COM. Konektor yang digunakan adalah RS-232C dengan 9 pin atau 25 pin
b.       Port Parallel
Port Parallel atau sering disebut port LPT bekerja atas dasar 8 bit perwaktu, cocok untuk pengiriman data dengan cepat, tetapi dengan kabel yang pendek (tidak lebih dari 15 kaki). Umumnya digunakan untuk printer parallel, hard disk eksternal dan zip drive. Konektor yang digunakan adalah DB-25 yang terdiri dari 25 pin
c.       Port USB
Port USB merupakan port yang akhir-akhir ini sangat populer digunakan, yang dapat digunakan untuk menghubungkan berbagai piranti seperti camera digital, printer, scanner, zip drive dan sebagainya, port ini mempunyai kecepatan tinggi bila dibandingkan dengan port serial maupun port paralel
d.       Port SCSI
Port SCSI adalah Small Compter System Interface yang merupakan jenis port yang memungkinkan koneksi antar piranti dalam bentuk sambung menyambung. Port mempunyai kecepatan tinggi, dengan kecepatan tranfernya 32 bit per waktu, biasa digunakan untuk menghubunkan hard drive, scanner, printer dan tape drive, konektor yang digunakan adalah DB-25 dan 50 pin Centronics SCSI.
e.       Port Infra Merah
Port ini digunakan untuk mendukung hubungan tanpa kabel, misalnya untuk menghubungkan mouse yang menggunakan infra merah sebagai media tranmisi, mengirim data dari ponsel, dan sebagainya
f.        Port-Port Lain
Banyak port lain yang tidak tergolong pada port-port diatas, misalnya port untuk monitor, port keyboard, port mouse, port speaker, port jaringan, port dll.

2.     Jenis-Jenis Port Pada Komputer

Port merupakan colokan yang terpasang di bagian belakang case yang berfungsi sebagai penghubung antara komponen di dalam unit system dengan piranti diluar, sebagai contoh, port untuk menghubungkan camera digital, monitor, mouse dsb.
Port dibagi menjadi 2, yaitu :
·         Port fisik,adalah soket atau slot atau colokan yang ada di belakang CPU sebagai penghubung peralatan input-output komputer, misalnya Mouse,keyboard,printer…dll.
·         Port Logika (non fisik),adalah port yang di gunakan oleh Software sebagai jalur untuk melakukan koneksi dengan komputer lain, tentunya termasuk koneksi internet.

Port Fisik :

a.       Port Serial
Biasa digunakan untuk melakukan tranmisi data yang beroreintasi pada pengiriman sebuah bit per waktu, kareana sifatnya demikian pegiriman data berjalan agak lambat, biasanya digunakan untuk mengoneksi piranti seperti : printer, mouse, modem, PLC (programmable Logic controller), pembaca kartu maknetik dan pembaca barcode. Port ini sering dinyatakan dengan nama COM. Konektor yang digunakan adalah RS-232C dengan 9 pin atau 25 pin
b.       Port Parallel
Port Parallel atau sering disebut port LPT bekerja atas dasar 8 bit perwaktu, cocok untuk pengiriman data dengan cepat, tetapi dengan kabel yang pendek (tidak lebih dari 15 kaki). Umumnya digunakan untuk printer parallel, hard disk eksternal dan zip drive. Konektor yang digunakan adalah DB-25 yang terdiri dari 25 pin
c.       Port USB
Port USB merupakan port yang akhir-akhir ini sangat populer digunakan, yang dapat digunakan untuk menghubungkan berbagai piranti seperti camera digital, printer, scanner, zip drive dan sebagainya, port ini mempunyai kecepatan tinggi bila dibandingkan dengan port serial maupun port paralel
d.       Port SCSI
Port SCSI adalah Small Compter System Interface yang merupakan jenis port yang memungkinkan koneksi antar piranti dalam bentuk sambung menyambung. Port mempunyai kecepatan tinggi, dengan kecepatan tranfernya 32 bit per waktu, biasa digunakan untuk menghubunkan hard drive, scanner, printer dan tape drive, konektor yang digunakan adalah DB-25 dan 50 pin Centronics SCSI.
e.       Port Infra Merah
Port ini digunakan untuk mendukung hubungan tanpa kabel, misalnya untuk menghubungkan mouse yang menggunakan infra merah sebagai media tranmisi, mengirim data dari ponsel, dan sebagainya
f.        Port-Port Lain
Banyak port lain yang tidak tergolong pada port-port diatas, misalnya port untuk monitor, port keyboard, port mouse, port speaker, port jaringan, port dll.

Port Non-Fisik :

a.       Port 80, Web Server
Port ini biasanya digunakan untuk web server, jadi ketika user mengetikan alamat IP atau hostname di web broeser maka web browser akan melihat IP tsb pada port 80,
b.       Port 81, Web Server Alternatif
ketika port 80 diblok maka port 81 akan digunakan sebagai port altenatif hosting website
c.       Port 21, FTP Server
Ketika seseorang mengakses FTP server, maka ftp client secara default akan melakukan koneksi melalui port 21 dengan ftp server
d.       Port 22, SSH Secure Shell
Port ini digunakan untuk port SSH
e.       Port 23, Telnet
Jika anda menjalankan server telnet maka port ini digunakan client telnet untuk hubungan dengan server telnet
f.        Port 25, SMTP(Simple Mail Transport Protokol)
Ketika seseorang mengirim email ke server SMTP anda, maka port yg digunakan adalah port 25
g.       Port 2525 SMTP Alternate Server
Port 2525 adalah port alternatifi aktif dari TZO untuk menservice forwarding email. Port ini bukan standard port, namun dapat diguunakan apabila port smtp terkena blok.
h.       Port 110, POP Server
Jika anda menggunakan Mail server, user jika log ke dalam mesin tersebut via POP3 (Post Office Protokol) atau IMAP4 (Internet Message Access Protocol) untuk menerima emailnya, POP3 merupakan protokol untuk mengakses mail box
i.         Port 119, News (NNTP) Server
Port 3389, Remote Desktop
j.         Port ini adalah untuk remote desktop di WinXP
k.       Port 389, LDAP Server
LDAP Directory Access Protocol menjadi populer untuk mengakses Direktori, atau Nama, Telepon, Alamat direktori. Contoh untuk LDAP: / / LDAP.Bigfoot.Com adalaha LDAP directory server.
l.         Port 143, IMAP4 Server
IMAP4 atau Pesan Akses Internet Protocol semakin populer dan digunakan untuk mengambil Internet Mail dari server jauh.Disk lebih intensif, karena semua pesan yang disimpan di server, namun memungkinkan untuk mudah online, offline dan diputuskan digunakan.
m.    Port 443, Secure Sockets Layer (SSL) Server
Ketika Anda menjalankan server yang aman, SSL Klien ingin melakukan koneksi ke server Anda Aman akan menyambung pada port
443. This port needs to be open to run your own Secure Transaction server.Port 445, SMB over
n.       IP, File Sharing
Kelemahan windows yg membuka port ini. biasanya port ini digunakan sebagai port file sharing termasuk printer sharing, port inin mudah dimasukin virus atau worm dan sebangsanya
o.       Ports 1503 and 1720 Microsoft NetMeeting and VOIP
MS NetMeeting dan VOIP memungkinkan Anda untuk meng-host Internet panggilan video atau lainnya dengan.
p.       Port 5631, PCAnywhere
q.       Port 5900, Virtual Network Computing (VNC)
Bila Anda menjalankan VNC server remote kontrol ke PC Anda, menggunakan port 5900. VNC berguna jika anda ingin mengontrol remote server.
r.        Port 111, Portmap
s.        Port 3306, Mysql
t.        Port 981/TCP


PROCESSOR

A.      “PROCESSOR”

Processor sering disebut sebagai otak dan pusat pengendali computer yang didukung oleh kompunen lainnya. Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas processor.
Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarang ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu :
·         Aritcmatics Logical Unit (ALU)
·         Control Unit (CU)
·         Memory Unit (MU)

B.      PROSESOR SEBAGAI SALAH SATU KOMPONEN TERPENTING

Prosesor merupakan salah satu komponen terpenting dalam system computer. Prosesor acapkali disebut sebagai otak computer meskipun penyebutan itu tidak sepenuhnya benar. Prosesor hanya bertindak sebagai mesin pemroses tetapi tidak berfungsi sebagai pengingat. Fungsi pengingat ditangani oleh komponen khusus tersendiri yang biasa kita sebut “memory”.
Prosesor memegang peranan yang begitu penting dalam system computer jika kita melihat dari berbagai aspek antara lain:
1.       kinerja : tipe prosesor yang digunakan akan mempengaruhi kinerja system computer. Kemampuan sebuah prosesor akan menentukan kinerja maksimum yang dapat dicapai oleh system computer.
2.       dukungan perangkat lunak : prosesor yang lebih cepat memungkinkan pemakaian perangkat lunak terbaru ataupun fitur terbaru.
3.       keandalan dan stabilitas : salah satu pendukung kenadalah dan stabilitas system computer adalah kualitas prosesor.
4.       pendingin dan komsumsi energi: pada awalnya prosesor adalah pengkomsum daya listrik yang relatif lebih kecil namun pada selanjutnya prosesor sangat banyak mengkomsumsi daya.
5.       dukungan motherboard : adanya berbagai prosesor yang beredar menimbulkan kebutuhan motherboard yang sesuai.

C.      “SejarahPerkembangan Microprocessor”

·         1904 : Dioda tabung pertama kali diciptakan oleh seorang ilmuwan dari Inggris yang bernama Sir John Ambrose Fleming (1849-1945)
·         1906 : ditemukan trioda hasil pengembangan dioda tabung oleh seorang ilmuwan Amerika yang bernama Dr. Lee De Forest. Yang kemudian terciptalah tetroda dan pentode.
·         Akan tetapi penggunaan dari tabung hampa tersebut tergeser pada tahun 1960 setelah ditemukannya komponen semikonduktor.
·         1947 : Transistor diciptakan di labolatorium Bell.
·         1965 : Gordon Moore dari Fairchild semiconductor dalam sebuah artikel untuk majalan elektronik mengatakan bahwa chip semikonduktor berkembang dua kali lipat setiap dua tahun selama lebih dari tiga dekade.
·         1968 : Moore, Robert Noyce dan Andy Grove menemukan Intel Corp. untuk menjalankan bisnis “INTegrated Electronics.”
·         1969 : Intel mengumumkan produk pertamanya, RAM statis 1101, metal oxide semiconductor (MOS) pertama di dunia. Ia memberikan sinyal pada berakhirnya era memori magnetis.
·         1971 : Intel meluncurkan mikroprosesor pertama di dunia, 4-bit 4004, yang didesain oleh Federico Faggin.
·         1972 : Intel mengumumkan prosesor 8-bit 8008. Bill Gates muda dan Paul Allen coba mengembangkan bahasa pemograman untuk chip tersebut, namun saat itu masih kurang kuat.
·         1974 : Intel memperkenalkan prosesor 8-bit 8080, dengan 4.500 transistor yang memiliki kinerja 10 kali pendahulunya.
·         1975 : Chip 8080 menemukan aplikasi PC pertamanya pada Altair 8800, sekaligus merevolusi PC. Gates dan Allen sukses mengembangkan bahasa dasar Altair, yang kemudian menjadi Microsoft Basic, untuk 8080.
·         1976 : Arsitektur x86 mengalami kemunduran saat Steve Jobs dan Steve Wozniak memperkenalkan Apple II computer dengan menggunakan prosesor 8-bit Motorola 6502.
·         1978 : Intel memperkenalkan mikroprosesor 16-bit 8086 yang kelak menjadi standar industri pada tanggal 8 Juni.
·         1979 : Intel memperkenalkan versi dengan harga yang lebih murah dari 8086, yaitu 8088 dengan 8-bit bus.
·         1980 : Intel memperkenalkan 8087 math co-processor.
·         1981 : IBM memilih 8088 untuk menjalankan PC-nya. Seorang eksekutif Intel kemudian mengatakannya sebagai “Kemenangan besar pertama Intel.”
·         1982 : IBM menandatangani Advanced Micro Devices sebagai sumber kedua Intel untuk mikroprosesor 8086 dan 8088.
·         1982 : Intel memperkenalkan prosesor 16-bit 80286 dengan 134.000 transistor.
·         1984 : IBM mengembangkan PC generasi kedua, 80286-based PC-AT. PC-AT yang menjalankan MS-DOS,kelak menjadi standar PC selama hampir 10 tahun.
·         1985 : Intel keluar dari bisnis RAM dinamis untuk fokus pada mikroprosesor, dan akhirnya ia mengeluarkan prosesor 80386, sebuah chip 32-bit dengan 275.000 transistor dan kemampuan menjalankan berbagai macam program sekaligus.
·         1986 : Compaq Computer melambungkan IBM dengan PC yang didasarkan pada 80386.
·         1987 : VIA Technologies didirikan di Fremont, Calif., mereka akan mejual chip set core logic x86.
·         1989 : 80486 diluncurkan, dengan 1.2 juta buah transistor dan built-in math co-processor.
·         Intel telah memprediksi pengembangan prosesor multicore suatu saat pada tahun 2000-an.
·         1990 : Compaq memperkenalkan server PC pertama, yang dijalankan dengan menggunakan 80486.
·         1993 : Transistor 3.1 juta, prosesor 66-MHz Pentium dengan teknologi superscalar diperkenalkan.
·         1994 : AMD dan Compaq membentuk aliansi untuk mendukung Compaq computer dengan mikroprosesor Am486.
·         1997 : Intel meluncurkan teknologi prosesor 64-bit Epic. Ia juga memperkenalkan MMX Pentium untuk aplikasi prosesor sinyal digital, yang juga mencakup grafik, audio, dan pemrosesan suara.
·         1998 : Intel memperkenalkan prosesor Celeron di bulan April.
·         1999 : VIA mengakuisisi Cyrix Corp. dan Centaur Technology, pembuat prosesor x86 dan x87 co-processor.
·         2000 : Debut Pentium 4 dengan 42 juta transistor.
·         2003 : AMD memperkenalkan x86-64, versi 64-bit dari x86 instruction set.
·         2004 : AMD mendemonstrasikan x86 dual-core processor chip.
·         2005 : Intel menjual prosesor Dual-Core pertamanya.
·         2006 : Dell Inc. mengumumkan akan menawarkan system prosesor berbasis AMD.
·         2006 : Intel Memperkenalkan prosesor core 2 duo di bulan juli.
·         2007:Intel memperkenalkan prosesor core 2 quad di bulan januari.



MEMORY INTERNAL

A.      Pengertian Memory Internal

Memory Internal adalah Memory yang dapat diakses secara langsung oleh prosesor. Memori internal memiliki fungsi sebagai pengingat. Dalam hal ini yang disimpan di dalam memori utama dapat berupa data atau program. Secara lebih rinci, fungsi dari memori utama adalah : Menyimpan data yang berasal dari peranti masukan sampai data dikirim ke ALU (Arithmetic and Logic Unit) untuk diproses Menyimpan daya hasil pemrosesan ALU sebelum dikirimkan ke peranti keluaran Menampung program/instruksi yang berasal dari peranti masukan atau dari peranti pengingat sekunder.

B.      JenisJenis Memory Internal

ROM (Read Only Memory) : Merupakan perangkat keras pada komputer berupa chip memori semikonduktor yang isinya hanya dapat dibaca. Jenis memori ini datanya hanya bisa dibaca dan tidak bisa ditulis secara berulang-ulang. Memori ini berjenis non-volatile, artinya data yang disimpan tidak mudah menguap (hilang) walaupun catu dayanya dimatikan. Karena itu memori ini biasa digunakan untuk menyimpan program utama dari suatu sistem. ROM pada komputer disediakan oleh vendor komputer dan berisi program atau data.Di dalam PC, ROM biasa disebut BIOS (Basic Input/Output System) atau ROM-BIOS. Instruksi dalam BIOS inilah yang akan dijalankan oleh mikroprosesor ketika komputer mulai dihidupkan.
Sampai sekarang dikenal beberapa jenis ROM yang pernah beredar dan terpasang pada komputer, antara lain PROM :
Gambar 1 : EPROM
·         PROM (Progammable Read-Only-Memory) : Jika isi ROM ditentukan oleh vendor, PROM dijual dalam keadaan kosong dan kemudian dapat diisi dengan program oleh pemakai. Setelah diisi dengan program, isi PROM tak bisa dihapus.
·         EPROM (Erasable Programmable Read-Only-Memory) : Berbeda dengan PROM, isi EPROM dapat dihapus setelah diprogram. Penghapusan dilakukan dengan menggunakan sinar ultraviolet.
·         EEPROM (Electrically Erasable Programmable Read-Only0Memory) : EEPROM dapat menyimpan data secara permanen, tetapi isinya masih bisa dihapus secara elektris melalui program. Salah satu jenis EEPROM adalah Flash Memory. Flash Memory biasa digunakan pada kamera digital, konsol video game, dan cip BIOS.
RAM (Random Access Memory) : Merupakan jenis memori yang isinya dapat diganti-ganti selama komputer sihidupkan dan sebagai suatu penyimpanan data yang dapat dibaca atau ditulis dan dapat dilakukan secara berulang-ulang dengan data yang berbeda-beda. Jenis memori ini merupakan jenis volatile (mudah menguap), yaitu data yang tersimpan akan hilang jika catu dayanya dimatikan. Karena alasan tersebut, maka program utama tidak pernah disimpan di RAM. Random artinya data yang disimpan pada RAM dapat diakses secara acak. Modul memori RAM yang umum diperdagangkan berkapasitas 128 MB, 256 MB, 512 MB, 1 GB, 2 GB, dan 4 GB.
RAM dibagi lagi menjadi dua jenis, yaitu jenis Statik dan Dinamik. RAM statik menyimpan satu bit informasi dalam sebuah flip-flop. RAM statik biasanya digunakan untuk aplikasi-aplikasi yang tidak memerlukan kapasitas memori RAM yang besar. RAM dinamik menyimpan satu bit informasi data sebagai muatan. RAM dinamik menggunakan kapasitansi gerbang substrat sebuah transistor MOS sebagai sel memori elementer. Untuk menjaga agar data yang tersimpan RAM dinamik tetap utuh, data tersebut harus disegarkan kembali dengan cara membaca dan menulis ulang data tersebut ke memori. RAM dinamik ini digunakan untuk aplikasi yang memerlukan RAM dengan kapasitas besar, misalnya dalam sebuah komputer pribadi (PC).

C.      Jenis - Jenis RAM

Gambar 2 : DDR 2 & 3 RAM
·            DRAM (Dynamic Random Access Memory) adalah jenis RAM yang menyimpan setiap bit data yang terpisah dalam kapasitor dalam satu sirkuit terpadu. Data yang terkandung di dalamnya harus disegarkan secara berkala oleh CPU agar tidak hilang. Hal ini membuatnya sangat dinamis dibandingkan dengan memori lainnya. Dalam strukturnya, DRAM hanya memerlukan satu transistor dan kapasitor per bit, sehingga memiliki kepadatan sangat tinggi.
·            SRAM (Static Random Access Memory) adalah jenis RAM (sejenis memori semikonduktor) yang tidak menggunakan kapasitor. Hal ini mengakibatkan SRAM tidak perlu lagi disegarkan secara berkala seperti halnya dengan DRAM. Ini juga sekaligus membuatnya memiliki kecepatan lebih tinggi dari DRAM. Berdasarkan fungsinya terbagi menjadi Asynchronous dan Synchronous.
·            EDORAM (Extended Data Out Random Accses Memory) adalah jenis RAM yang dapat menyimpan dan mengambil isi memori secara bersamaan, sehingga kecepatan baca tulisnya pun menjadi lebih cepat. Umumnya digunakan pada PC terdahulu sebagai pengganti Fast Page Memory (FPM) RAM. Seperti FPM DRAM, EDO RAM memiliki kecepatan maksimal 50MHz
·            EDO RAM uga harus membutuhkan L2 Cache untuk membuat semuanya berjalan dengan cepat, namun jika user tidak memilikinya, maka EDO RAM akan berjalan jauh lebih lambat.
·            FPM RAM (Fast Page Mode DRAM) adalah model DRAM paling lama. Masalah yang sering muncul dari FPM DRAM adalah kecepatan transfernya yang lambat yakni maksimum 50MHz.
·            SDRAM (Synchronous Dynamic Random Acces Memory). SDRAM bukanlah sebuah ekstensi dari seri EDO RAM yang lama, namun merupakan tipe baru dari DRAM. SDRAM mulai berjalan dengan kecepatan transfer 66MHz, sementara mode halaman DRAM dan EDO yang lebih lama akan berjalan di maksimal 50MHz. SDRAM sekarang ini dapat berjalan dengan kecepatan 133MHz (PC133), dan bakan hingga 180MHz atau lebih tinggi. Untuk mempercepat kinerja processor, maka RAM generasi baru seperti DDR dan RDRAM biasanya dapat mendukung performa yang lebih baik.
·            DDR (Double Data Rate SDRAM). DDR pada dasarnya memiliki kecepatan transfer dua kali lipat daripada SDRAM. DDR akan beroperasi di 333MHz, dengan pengoperasian sebenarnya 166MHz * 2 (aka PC333 / PC2700) atau 133MHz*2 (PC266 / PC2100). DDR RAM juga kompatibel dengan SDRAM secara fisik, namun menggunakan bus parallel yang sama, sehingga membuat implemnetasi lebih mudah dibandingkan RDRAM, yang merupakan teknologi berbeda.
·            RDRAM (Rambus Dynamic Random Acces Memory) adalah salah satu tipe dari RAM dinamis sinkron yang diproduksi oleh Rambus Corporation menggunakan Bus Speed sebesar 800 MHz tetapi memiliki jalur data yang sempit (8 bit). RDRAM memiliki memory controller yang canggih sehingga tidak semua motherboard bisa mendukungnya. Contoh produk yang memakainya adalah 3dfx seri Voodoo4. RDRAM merupakan teknologi memory serial yang datang dengan tiga pilihan, yakni PC600, PC700, dan PC800. PC800 RDRAM didesain dengan double maximum kecepatan transfer daripada PC100 SDRAM, namun memiliki latensi tinggi. RDRAM memiliki multi channel, seperti pada motherboard Pentium 4, yang dapat menawarkan fungsi memori paling bagus, terutama ketika dipasangkan dengan memory PC1066 RDRAM.

D.      “PENGERTIAN RAM DAN ROM”

1.     RAM

RAM yang merupakan singkatan dari Random Access Memory adalah sebuah perangkat keras komputer yang berfungsi menyimpan berbagai data dan instruksi program, isi dari RAM dapat diakses secara random atau tidak mengacu pada pengaturan letak data. Data di dalam RAM bersifat sementara, dengan kata lain data yang tersimpan akan hilang jika komputer dimatikan atau catu daya yang terhubung kepadanya dicabut.
RAM biasa juga disebut sebagai memori utama (main memory), memori primer (primary memory), memori internal (internal memory), penyimpanan utama (primary storage), memory stick, atau RAM stick. Bahkan terkadang orang hanya menyebutnya sebagai memori meskipun ada jenis memori lain yang terpasang di komputer.
RAM merupakan salah satu jenis memori internal yang mendukung kecepatan prosesor dalam mengolah data dan instruksi. Dengan menggunakan tambahan RAM ke dalam komputer dapat menghasilkan pengaruh positif pada kinerja dan kecepatan komputer, meskipun RAM sebenarnya tidak menentukan kecepatan komputer.
Modul memori RAM yang umum diperdagangkan berkapasitas 128 MB, 256 MB, 512 MB, 1 GB, 2 GB, dan 4 GB.
Ram juga berfungsi mengolah data dan instruki yang ditulis atau dibaca oleh buah system bagian dari komputer yang sangat pentin g. Dengan fungsi tersebut maka Anda bisa menjalankan dua aktifitas sekaligus, yaitu menulis dari RAM dan membaca data dari RAM. Semakin berat aplikasi yang akan dijalankan, maka bobot RAM akan semakin besar.
Ada empat macam tipe dari memory komputer, yaitu:
1.       Randoaccessmemory
2.       readonlymemory
3.       CMOSmemory
4.       virtual memory

2.     JENIS-JENIS RAM

Berdasarkan cara kerja:

Dynamic RAM (DRAM)

·         FastPage Mode DRAM (FPM DRAM)
·         Extended Data Output DRAM (EDO DRAM)
·         Synchronous DRAM (SDRAM)
·         Rambus DRAM (RDRAM)
·         Double Data Rate SDRAM (DDR SDRAM)
·         Untuk video :
1.       Video RAM (VRAM)
2.       Windows RAM (WRAM)
3.       Synchronous  Graphic RAM (SGRAM)

Static RAM (SRAM)

·         Berdasarkan Module:
Single Inline Memory Module (SIMM), Mempunyai kapasitas 30 atau 72 pin. Memori SIMM 30 pin untuk kegunaan PC zaman 80286 sehingga 80486 dan beroperasi pada 16 bit. Memory 72 pin banyak digunakan untuk PC berasaskan Pentium dan beroperasi pada 32 bit.
Double Inline Memory Module (DIMM), Berkapasitas 168 pin, kedua belah modul memori ini aktif, setiap permukaan adalah 84 pin. Ini berbeda daripada SIMM yang hanya berfungsi pada sebelah modul saja. Menyokong 64 bit penghantaran data. SDRAM (synchronous DRAM) menggunakan DIMM. Merupakan penganti dari DRAM, FPM (fast page memory) dan EDO.
RIMM (Rambus), Dulu dikenali sebagai RDRAM. Adalah sejenis SDRAM yang dibuat oleh Rambus. DRDRAM digunakan untuk CPU dari Intel yang berkecepatan tinggi. Pemindahan data sama seperti DDR SDRAM tetapi mempunyai dua saluran data untuk meningkatkan kemampuan. Juga dikenali sebagai PC800 yang kerkelajuan 400MHz.
RAM terdiri dari sekumpulan chip. Chip-chip ini mampu untuk menampung:
·         data untuk diproses;
·         instruksi atau program, untuk memproses data;
·         data yang telah diproses dan menunggu untuk dikirim ke output device, secondary storage atau juga communication device;
·         instruksi sistem operasi yang mengontrol fungsi-fungsi dasar dari sistem komputer
Struktur dari RAM dibagi menjadi 4 bagian, yaitu:
·         Input storage, digunakan untuk menampung input yang dimasukkan lewat alat input
·         Program storage, dipakai untuk menyimpan semua instruksi-instruksi program yang akan di proses
·         Working storage, digunakan untuk menyimpan data yang akan diolah dan hasil dari pengolahan
·         Output storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke alat output

3.     ROM

ROM mempunyai tugas untuk menyimpan program yang sifatnya tetap atau permanen, tidak tergantung pada keberadaan arus listrik (nonvolatile), dan program yang tersimpan dalam ROM mempunyai sifat hanya bisa dibaca oleh para pengguna komputer. Menyimpan data pada ROM tidak dapat dilakukan dengan mudah, namun membaca data dari ROM dapat dilakukan dengan mudah. Biasanya program / data yang ada dalam ROM ini diisi oleh pabrik yang membuatnya. Oleh karena sifat ini, ROM biasa digunakan untuk menyimpan firmware (perangkat lunak yang berhubungan erat dengan perangkat keras).
ROM modern didapati dalam bentuk IC, persis seperti medium penyimpanan/memori lainnya seperti RAM. Untuk membedakannya perlu membaca teks yang tertera pada IC-nya. Biasanya dimulai dengan nomer 27xxx, angka 27 menunjukkan jenis ROM , xxx menunjukkan kapasitas dalam kilo bit ( bukan kilo byte )Data-data biasanya sudah terisi dan disediakan oleh pabrik perakitnya. Contoh data-data ROM yang sering muncul adalah saar komputer dihidupkan maka akan terbaca semua konfigurasi perangkat yang terintegrasi dalam komputer tersebut.
Isi data pada ROM misalnya adalah program Basic Input Output System (BIOS), yang berfungsi untuk mengendalikan perpindahan data antar mikroprosesor ke komponen lain yang meliputi keyboard, monitor, printer, dan lainnya. Program BIOS juga mempunyai fungsi self diagnostic, atau memeriksa kondisi yang ada dalam dirinya yang dinamakan Power on Self Test (POST).

4.     Jenis-jenis ROM

Mask ROM

·         Mask ROM adalah ROM yang tidak bisa ditulis ulang (non-flashable) sehingga tidak dapat di up-grade.
·         PROM (Programmable Read-Only Memory)
·         PROM merupakan sebuah chip memory yang hanya dapat diisi data satu kali saja. Sekali saja program dimasukkan ke dalam sebuah PROM, maka program tersebut akan berada pada PROM seterusnya.
·         EPROM (Erasable Programmable Read-Only Memory)
·         EPROM (Erasable Programmable Read Only Memory) adalah sebuah ROM yang dapat diprogram ulang dan dihapus. Berdasarkan proses pengisiannya terdapat dua jenis EPROM, yaitu UV EPROM dan EEPRb OM. UV EPROM (Ultraviolet EPROM) membutuhkan cahaya ultraviolet untuk menghapus data yang ada di dalamnya, sedangkan EEPROM (Electrical EPROM) yang hanya menggunakan aliran listrik saja dalam menghapus atau mem-program ulang isinya.
·         EEPROM ( Electrically Erasable Programmable Read-Only Memory)
·         EEPROM merupakan kependekan dari Electrically Erasable Programmable Read-Only Memory. EEPROM adalah tipe khusus dari PROM (Programmable Read-Only Memory ) yang bisa dihapus dengan memakai perintah elektris.

E.      PERBEDAAN RAM dan ROM

Read Only Memory (ROM), berfungsi untuk menyimpan pelbagai program yang berasal dari pabrik komputer. Sesuai dengan namanya, ROM (Read Only Memory), maka program yang tersimpan didalam ROM, hanya bisa dibaca oleh parapemakai.
Random Access Memory (RAM), merupakan bagian memory yang bisa digunakan oleh para pemakai untuk menyimpan program dan data.
ROM bisa diibaratkan sebuah tulisan yang sudah tercetak, dimana pemakai hanya bisa melakukan pembacaan data yang ada didalamnya tanpa bisa melakukan perubahan apapun pada tulisan yang ada. ROM biasanya berisi instruksi/program khusus yang bisa digunakan pemakai untuk memanfaatkan komputer secara maksimal.

F.      "CACHE MEMORY"

Gambar 1 : Cache System

1.      Pengertian Cache Memory

Cache berasal dari kata cash yakni sebuah tempat menyembunyikan atau tempat menyimpan sementara. Sesuai definisi tersebut Cache Memory adalah tempat menyimpan data sementara. Cara ini dimaksudkan untuk meningkatkan transfer data dengan menyimpan data yang pernah diakses pada cache tersebut, sehingga apabila ada data yang ingin diakses adalah data yang sama maka maka akses akan dapat dilakukan lebih cepat. Cache memori ini terletak antara register dan memory utama sehingga pemrosesan data tidak langsung mengacu pada memori utama.
Penggunaan cache ditujukan untuk meminimalisir terjadinya bottleneck dalam aliran data antara processor dan RAM. Sedangkan dalam terminologi software, istilah ini merujuk pada tempat penyimpanan sementara untuk beberapa file yang sering diakses (biasanya diterapkan dalam network).

2.      Jenis - Jenis Cache Memory

Cache umumnya terbagi menjadi beberapa jenis, seperti L1 cache, L2 cache dan L3 cache. Cache yang dibangun ke dalam CPU itu sendiri disebut sebagai Level 1 (L1) cache. Cache yang berada dalam sebuah chip yang terpisah di sebelah CPU disebut Level 2 (L2) cache. Beberapa CPU memiliki keduanya, L1 cache dan L2 built-in dan menugaskan chip terpisah sebagai cache Level 3 (L3) cache. Cache yang dibangun dalam CPU lebih cepat daripada cache yang terpisah. Namun, cache terpisah masih sekitar dua kali lebih cepat dari Random Access Memory (RAM). Cache lebih mahal daripada RAM tetapi motherboard dengan built-in cache sangat baik untuk memaksimalkan kinerja sistem.

3.      Fungsi dan Manfaat Cache Memory

Cache berfungsi sebagai tempat penyimpanan sementara untuk data atau instruksi yang diperlukan oleh processor. Secara gampangnya, cache berfungsi untuk mempercepat akses data pada komputer karena cache menyimpan data/informasi yang telah diakses oleh suatu buffer, sehingga meringankan kerja processor.
Manfaat lain dari cache memory adalah bahwa CPU tidak harus menggunakan sistem bus motherboard untuk mentransfer data. Setiap kali data harus melewati bus sistem, kecepatan transfer data memperlambat kemampuan motherboard. CPU dapat memproses data lebih cepat dengan menghindari hambatan yang diciptakan oleh sistem bus.

PERKEMBANGAN KOMPUTER DIMASA MENDATANG”

G.      PERKEMBANGAN KOMPUTER DIMASA MENDATANG”

Komputer di masa mendatang bisa jadi berbeda dengan komputer pada saat ini, disebabkan adanya pengembangan prosesor ke berbagai arah. Menurut William dan Sawyer (2003) diprediksikan kemungkinan-kemungkinan arah komputasi masa mendatang adalah sebagai berikut.

1.     Jenis Chip DSP (Digital Signal Procecing)

Chip DSP merupakan jenis chip yang ditujukan khusus untuk me- nangani pemrosesan suara dan video dengan pemanipulasian yang sangat cepat. Di masa mendatang, chip seperti ini bisa jadi digunakan dalam komputer, misalnya untuk membantu sistem pende-ngaran manusia.
a.       Nanoteknologi
Melalui teknologi ini, atom atau molekul yang berukuran dalam orde nanometer (10meter) dijadikan sebagai dasar untuk menciptakan mesin berukuran sangat kecil yang digunakan untuk menyimpan data atau melakukan tugas-tugas tertentu. Sebagai contoh, komputer molekuler menggunakan sebuah molekul untuk menggantikan transistor silicon, sedangkan komputer titik (dot computer) menggunakan sebuah elektron untuk menggantikan transistor.
b.       Komputasi optik (opto elektronik)
Komputasi di masa mendatang bisa jadi tidak lagi menggunakan elektronika melainkan memakai optik. Dengan demikian, cahaya akan menggantikan elektron dan diharapkan komputasi optik dapat memroses ratusan kali lebih cepat daripada komputer yang berbasis elektris.
c.       Komputasi DNA (Biochip)
Komputasi ini didasarkan kenyataan bahwa informasi dapat ditulis ke setiap molekul DNA. Dengan menggunakan bioteknologi, DNA sintesis dapat dipakai untuk mempresentasikan sejumlah simbol untuk meng- gantikan sistem biner.
d.       Komputasi kuantum
Komputasi ini didasarkan pada teori mekanika kuantum. Informasi tidak lagi dinyatakan dengan 0 dan 1, tetapi dinyatakan dengan keadaan partikel dasar. Sebagai contoh, atom-atom hidrogen dapat dibuat untuk membentuk saklar hidup atau mati seperti transistor pada komputer.
Inilah Teknologi Perkembangan Komputer di Masa Depan Teknologi Perkembangan komputer tidak akan pernah berhenti seiring dengan perkembangan jaman. Mulai dari komputer pertama dilahirkan, Perusahaan pengembang saling berlomba-lomba berinovasi mengembangkan komputer tercanggih di Dunia.

1.      knorologi Perkembangan Komputer di Masa Depan

Inilah gambar bakan jadi calon Teknologi Perkembangan Komputer Tercanggih di Dunia. TeknologiKomputer ini sudah tidak lagi memakai monitor ataupun keyboard yang biasa kita pakai. Seperti dalam gambar diatas Komputer Masa Depan ini sudah memakai sensor monitor dan sensorkeyboard.
Bicara soal kecanggihan komputer pasti tidak akan ada habisnya, akan selalu ada saja ide baru yang akan mencetuskan inovasi temuan terbaru. Tentu saja para Perusahaan pengembangan komputer tidak hanya saling bersaing untuk mengeruk para peminat, tapi perusahaan ini juga saling bersaing untuk memanjakan para penggunanya.

2.      Contoh Teknologi Perkembangan Komputer di Dunia :

Komputer yang awalnya bermula dari PC, kemudian keluarlah Laptop yang lebih fleksible bisa dibawa kemana-mana.
Perkembangan Teknologi dari Memori yang tadinya hanya beberapa Giga, untuk sekarang ini bisa mencapai ratusan bahkan ribuan Giga.
Tampilan fitur yang awalnya biasa sekarang ini berkembang menjadi fitur 3d, dan masih banyak lagi.

PERANTI MASUKAN
Peranti Pengetikan.
Peranti pengetikan dapat dipergunakan untuk memasukan data ataupun perintah.Peranti yang paling umum dipergunakan dalam sistem komputer adalah Keyboard. Peranti pengetikan yang lain yaitu ATM (Automated Teller Machine) yang dipakai sebagai mesin pengambil uang dan POS (Point-of-sale) yang digunakan pada toko dsan swalayan.
Keyboard
Keyboard merupakan unit input yang paling penting dalam suatu pengolahan data dengan komputer. Keyboard dapat berfungsi memasukkan huruf, angka, ataupun kode lain menjadi isyarat listrik yang dapat diproses komputer.Keyboard paling umum digunakan sebagai peranti masukan dan merupakan peranti yang paling lama di manfaatkan setelah perkembangan komputer dengan masukan kartu plong (punch card).
Keyboard merupakan peranti masukan yang tidak terlalu banyak mengalami perunahan sejak diperkenalkan pertama kali.secara garis besar sistem keyboard biasanya terdiri atas tombol-tombol:
- Pengetikan
- Angka
- Fungsi,dan
- Kontrol
Tombol pengetikan.
Keyboard memiliki berbagai macam bentuk , tetapi tataletak huruf atau angka pada tombol-tombol pengetikan menyerupai tataletak  pada mesin ketik tradisional atau yang sering disebut dengan QWERTY.Tujuan mengikuti sistem ini adalah untuk memudahkan pengoperasian oleh pemakai yang telah terbiasa dengan mesin ketik.
Tombol Angka.
Keyboard juga biasanya juga memiliki tombol-tombol angka khusus yang tataletaknya menyerupai tataletak pada kalkulator.Bagian ini sering disebut sebagai Numeric keypad,yang biasanya terletak pada sebelah kiri keyboard.Numeric keypad biasanya terdiri ataas 17 tombol dengan susunan yang akan memudahkan pemakai yang sudah terbiasa dengan kalkulator atau mesin hitung lain.
Tombol fungsi.
Tombol fungsi pada keyboard terdiri atas sederetan  tombol F1,F2 sampai F12 yang biasanya terletak dibagian paling atas .kegunaan tombol fungsi ini biasanya tergantung pada aplikasi atau sistem operasi yang sedang dijalankan.
Tombol kontrol.
Tombol keyboard juga biasannya dilengkapi dengan tombol kontrol yang gunannya untuk mengendalikan gerakan kursor atau layar. Sekalipun keyboard laptop memiliki susunan yang agak berbeda dengan keyboard dekstop namun biasannya jenis-jenis tombol ini dimiliki juga.

Fungsi tombol keyboard yang sering digunakan untuk pengetikan/ pembuatan dokumen.
Tombol untuk menghapus teks
Backspace : menghapus satu karakter pada kiri kursor
Delete : menghapus satu karakter pada kanan kursor
Ctrl + Backspace : menghapus satu kata pada kiri kursor
Ctrl + Delete : menghapus satu kata  pada kanan kursor
Tombol Navigasi ( menggerakkan kursor )
Home : kembali ke awal baris
End  : kembali ke akhir baris
Ctrl + Home : kembali kea awal dokumen
Ctrl + End : kembali ke akhir dokumen
Page Up : satu jendela (halaman) keatas
Page down : satu jendela kebawah
Ctrl + --> ( tanda panah kekanan) : menggerakkan kursor satu kata kekanan
Ctrl + <--- (tanda panah kekiri) : menggerakkan kursor satu kata kekiri
Tombol untuk block/ select (teks/grampich)
Shift + tombol anak panah : untuk memilih teks (blok) sembarang teks sesuai arah tombol panah
Ctrl + Shift + anak panah kanan/kiri : untuk memilih teks (blok) satu kata
Shift + anak panah kebawah : memilik teks (blok) satu baris
Shift + anak panah kebawah (beberapa kali) : memilik teks (blok) beberapa baris baris
Fungsi tombol keyboard yang lain
Caps Lock : untuk membuat huruf kapital tetap, selama tombol ini ditekan (ditandai dengan lampu caps lock menyala) maka huruf yang diketik akan menjadi huruf besar. untuk menon aktifkkannya tekan kembali tombol Cas lock (lampu indikator mati).
Shift : tombol shift disini mempunyai 2 fungsi yang berbeda:
Untuk menampilkan karakter atas pada key board seperti (~!@#$%^&*()_+:"<>?|}{)
misal kita menekan tombol Shift + 2 maka yang akan tertulis adalah tanda @
Untuk membuat huruf kapital dengan menekan Shift + Huruf.
Jenis-Jenis Keyboard (Papan Ketik)
Keyboard QWERTY
Sesuai dengan namanya QWERTY yang merupakan deretan huruf pada barisan paling atas pada keyboard. Keyboard QWERTY merupakan pengembangan dari mesin ketik. Susunan tombol dipilih untuk mengurangi loncatan penekanan tombol yang tidak sengaja pada mesin ketik manual. Misal huruf ‘s’, ‘t’, dan ‘h’ diletakkan berjauhan meskipun sering digunakan bersama dalam kalimat bahasa Inggris. Sampai saat ini, keyboard jenis Qwerty tetap digunakan.
Keyboard DVORAK
Keyboard Dvorak diciptakan berdasarkan prinsip kerja biomekanis dan efisiensi. Susunan letak tombol huruf dengan jenis QWERTY dibuat sedemikian rupa sehingga 56 % ketukan ada pada tangan kanan dan jari-jari yang lebih banyak bekerja adalah jari telunjuk, jari tengah, dan jari manis. Susunan tombol huruf berdasarkan frekuensi penggunaannya. Huruf-huruf yang ada pada baris tengah lebih sering diketuk kira-kira sampai 70 % dan perpindahan antar baris hanya sekitar 10 %,huruf-huruf yang umum,biasanya berada dibawah jari-jari yang dominan dan Mampu meningkatkan kecepatan pengetikan 10 – 15 % serta mengurangi kelelahan tangan.

Keyboard Wireless.
Sesuai dengan namanya, keyboard tipe ini tidak menggunakan kabel sebagai penghubung antara keyboard dengan komputer. Jenis koneksi yang digunakan adalah infra red, wifi atau bluetooth. Untuk menghubungkan keyboard dengan komputer, dibutuhkan unit pemancar dan penerima. Unit pemancar biasanya terdapat pada keyboard itu sendiri, sedangkan penerima biasanya dipasang pada port USB atau serial pada CPU.
ATM (Automatic teller machine)
ATM dalam bahasa inggris dikenal dengan Automatic teller machine, atau dalam bahasa Indonsia dikenal dengan Anjungan Tunai Mandiri. ATM merukan alat elektronik yang diberikan oleh bank yang kepada pemilik rekening yang dapat digunakan untuk bertransaksi secara elektronis seperti mengecek saldo, mentransfer uang dan juga mengambil uang dari mesin ATM tanpa perlu dilayani seorang teller. Setiap pemegang kartu diberikan PIN (personal identification number), atau nomor pribadi yang bersifat rahasia untuk keamanan dalam penggunaan ATM Lalu apa beda kartu ATM dengan kartu Debit.
Kegunaan Kartu ATM
Kartu Debit dan Kartu ATM berguna sebagai alat bantu untuk melakukan transaksi dan memperoleh informasi perbankan secara elektronis.
Jenis transaksi yang tersedia antara lain:
1. Penarikan tunai
2. Setoran tunai
3. Transfer dana
4. Pembayaran
5. Pembelanjaan
Jenis informasi yang tersedia antara lain:
1. Informasi saldo
2. Informasi kurs
            ATM bekerja sebagai peranti input - output sekaligus.Sebagai peranti masukan  ATM memungkinkan pemakaian memasukan nomor PIN,angka uang,dan hal-hal lain yang tersedia dalam menu.Adapun sebagai peranti keluaran ATM memungkinkan pemakai (petugas bank) melihat perintah maupun kode
POS (Point of sale)
            Pos merupakan peranti yang digunakan pada toko-toko untuk memasukan data pembelian.biasannya peranti ini selain berisi tombol seperti keyboard lengkap dengan angka-angka,juga masih ditambah pasilitas yang memungkinkan untuk memproses kartu kredit.
Peranti Penunjuk (Pointing Device )
Mouse

Mouse adalah peranti penunjuk yang saat ini telah banyak dipergunakan oleh umum. Mouse digunakam untuk menunjuk data atau perintah yang ditampilkan dilayar monitor.
ž  Sebuah mouse menggabungkan dua operasi penting berbasis layar:
  Kemampuan menggerakkan kursor, dan
  Kemampuan memilih suatu obyek pada layar ke dalam satu Peranti
ž  Gerakan mouse pada permukaan datar menentukan gerakan kursor pada layar, mouse umumnya mempunyai 1 sampai 3 tombol pada bagian atas untuk pilihan obyek

Trackball
ž  Trackball dapat dilukiskan sebagai gabungan fungsi dari joystick dan mouse. Terdiri atas dasar yang tetap, yang menyangga sebuah bola. User hanya menggerakkan bola utk memindahkan kursor.
ž  Sifat trackball:
  Mudah dipelajari
  Membutuhkan sedikit ruangan (seperti joystick)
  Dilaporkan oleh beberapa peneliti bahwa trackball adalah salah satu Peranti penuding yang terefisin (dalam hal ketepatan dan kecepatan)
ž  Dikenal sebagai G-stick, accupoint adalah miniatur dari joystick yang diletakkan diantara kunci G dan H pada keyboard. Biasanya dipakai bersama dengan 2 buah tombol dan fungsinya sama dengan mouse
ž  Karena accupoint ditempelkan pada keyboard, maka tidak memerlukan tambahan ruang untuk operasinya
ž  Accupoint dioperasikan cukup dengan 1 jari saja dan tidak memerlukan ruang
http://en.wikipedia.org/wiki/Mouse_%28computing%29
Pointing Stick
ž  Dikenal sebagai G-stick, accupoint adalah miniatur dari joystick yang diletakkan diantara kunci G dan H pada keyboard. Biasanya dipakai bersama dengan 2 buah tombol dan fungsinya sama dengan mouse
ž  Karena accupoint ditempelkan pada keyboard, maka tidak memerlukan tambahan ruang untuk operasinya
ž  Accupoint dioperasikan cukup dengan 1 jari saja dan tidak memerlukan ruang
http://en.wikipedia.org/wiki/Pointing_stick
Touchpad
  Peranti penunjuk yang berupa tempat datar guna menggeser penunjuk pada layar monitor dengan cara menggeserkan tangan di atasnya. Untuk melakukan “klik” pada touchpad biasanya ada tombol yang terletak di dekatnya atau cukup dilakukan dengan menetuk touchpad tersebut.
  Touchpad banyak digunakan pada laptop karena tidak memerlukan tempat kerja yang luas.
http://en.wikipedia.org/wiki/Touchpad
Touch Screen

ž  Dapat digolongkan dalam panel sensitif sentuhan
ž  Cara kerjanya adalah dengan mengintrupsi matriks berkas cahaya atau dengan mendeteksi adanya perubahan kapasitansi atau bahkan pantulan ultrasonik
ž  Keuntungan touch screen:
  Cepat & tdk membutuhkan pointer khusus
  Baik utk pemilihan menu
  Membutuhkan sedikit atau tanpa tambahan ruang kerja
Kerugian :
  Jari-jari dapat mengotori layar
  Dapat menyebabkan kelelahan lengan
  cocok ditempatkan dalam lingkungan yang tidak ramah, mis: mesin pabrik, kabin pesawat, dll
  Jari tangan bukan alat penuding yang presisi, terutama untuk untuk menuding bagian-bagian daerah yang kecil
http://id.wikipedia.org/wiki/Layar_sentuh
Joystick
ž  Gerakan kursor pada joystick dikendalikan sebuah tuas yang ditanamkan pada sebuah alas
            Sifat Joystick :
            - Membutuhkan tempat yang sedikit.
            - Tidak mengganggu layar
            - Harganya murah, sehingga banyak digunakan pada permainan komputer (game) seperti : permainan pesawat, mobil balap dan sebagainya.
http://id.wikipedia.org/wiki/Tuas_kendali





Piranti Petunjuk Berbentuk Pena

ž  Merupakan pena yang membangkitkan informasi ketika ditudingkan pada layar. Ketika light pen ditudingkan pada tampilan CRT, sebuah lensa memfokuskan setiap cahaya yang dipancarkan dari layar menuju sebuah detektor cahaya atau photocell
ž  Permasalahan pada light pen:
            - pena dpt mengganggu layar
            - gampang rusak atau patah
            - melelahkan tangan
http://andriyan2.wordpress.com/2010/12/10/alat-input-dan-alat-output/
Light Pen

  Piranti masukan yang menggunakan media magnetis, alat ini sangat tepat dan memudahkan dalam pemindahan gambar, misalnya peta, dari gambar kertas ke layar komputer.
http://andriyan2.wordpress.com/2010/12/10/alat-input-dan-alat-output/
Digitizer tablet
  Digitizer  tablet merupakan salah satu perangkat digitizer yang dapat mengkonversi gambar atau foto menjadi data digital. Perangkat ini berbentuk seperti papan plastik elektronis yang dilengkapi dengan mouse atau pena elektronis. Tablet akan dapat mengkonversi gerakan tangan pemakai menjadi sebuah sinyal digital input bagi komputer.
http://andriyan2.wordpress.com/2010/12/10/alat-input-dan-alat-output/

Pengambil Gambar Terformat
Ada berbagai jenis peranti yang dapat dipergunakan untuk mengambil citra terformat, dalam arti bentuk atau format hurufnya sudah ditentukan. Hal ini membantu peranti tersebut dalam menerima masukan, yang kemudian diubah menjadi sinyal digital. Termasuk dalam katagori peranti ini adalah bar code reader, MICR, OMR, dan OCR.
Bar Code Reader
Bar code adalah pola garis-garis hitam putih yang umum dijumpai pada barang-barang yang dijual di took swalayan untuk mempercepat proses pemasukan data transaksi penjualan. Bar code ini dibaca dengan alat yang disebut Bar Code Reader yang berupa semacam scanner foto elektris yang dapat mengonversi data bar code  menjadi sinyal digital.
Ada pun jenis barcode yang dikenal saat ini adalah barcode linear 1D (1 dimensi) yang berupa rangkaian garis dengan ketebalan yang bervariasi dan berbentuk persegi panjang serta jenis barcode matriks 2D (2 dimensi) yang datanya diwakili oleh simbol-simbol yang berbentuk persegi, titik, heksagon dan bentuk geometri lainnya pada gambar yang berada dalam sebuah bujur sangkar. Untuk jenis barcode matriks ini kita bisa memasukkan data sampai ratusan karakter dalam sebuah barcode, lain halnya dengan barcode linear yang kemampuan menyimpan datanya terbatas.
Perkembangan barcode sendiri dimulai dari tahun 1932, saat Wallace Flint membuat sistem pemeriksaan barang di sebuah perusahaan retail yang kemudian diikuti oleh perusahaan industri. Pada tahun 1948 sampai 1949 Bernard Silver dan Norman Joseph Woodland mengembangkan teknologi barcode ini menjadi lebih baik. Sampai akhirnya di tahun 1952, mereka mendapatkan hak paten dari hasil penelitian tersebut. Penggunaan barcode untuk keperluan komersial dimulai sejak tahun 1966.
Terdapat beberapa standar kode dalam barcode sesuai dengan kegunaan dan tujuan pemakaian barcode, seperti pada daftar berikut :
·         Uniform Product Code (UPC) : untuk checkout penjualan, persediaan, dan sebagainya pada toko retail.
·         Code 39 (Code 3 of 9) : identifikasi, inventarisasi, dan pengiriman pelacakan.
·         POSTNET : kode pos encoding di US mail.
·         European Article Number (EAN) : sebuah superset dari UPC yang memungkinkan digit ekstra untuk identifikasi negara.
·         Japanese Article Number (JAN) : serupa dengan EAN, digunakan di Jepang.
·         Bookland : berdasarkan nomor ISBN dan digunakan pada sampul buku.
·         ISSN bar code : berdasarkan nomor ISSN, digunakan pada majalah di luar AS.
·         Code 128 : digunakan dalam preferensi untuk Code 39 karena lebih kompak.
·         Interleaved 2 of 5 : digunakan dalam industri pelayaran dan gudang.
·         Codabar : digunakan oleh Federal Express, di perpustakaan dan bank darah.
·         MICR (Magnetic Ink Character Recognition) : sebuah font khusus yang digunakan untuk nomor di bagian bawah cek bank.
·         OCR-A : format pengenalan karakter optik yang digunakan pada sampul buku, untuk nomor ISBN agar bisa dibaca oleh manusia.
·         OCR-B : digunakan untuk mempermudah pembacaan barcode versi UPC, EAN, JAN, Bookland, dan ISSN dan Code 39.
·         Maxicode : digunakan oleh United Parcel Service.
·         PDF417 : suatu jenis barcode 2-D baru yang dapat encode sampai 1108 byte informasi; dapat terkompresi seperti pada sebuah portabel file data (PDF).





Gambar Barcode.
Untuk membaca barcode ini diperlukan sebuah alat pembaca barcode atau barcode scanner dengan menggunakan sinar laser yang sensitif terhadap refleksi dari ketebalan garis, jarak atau ruang antar baris dan variasi lainnya. Data tersebut dibaca oleh barcode scanner yang kemudian ditranfer ke komputer untuk diolah lalu ditampilkan sebagai data yang terbaca oleh manusia.
Pada awalnya pembaca kode batang yaitu scanner atau pemindai dirancang dengan mengandalkan cahaya yang tetap dan satu photosensor yang secara manual digosokkan pada kode batang.
Kode batang scanner dapat digolongkan menjadi tiga kategori berdasarkan koneksi ke komputer, yaitu : Jenis RS-232 kode batang scanner menggunakan konektor RS-232. Jenis ini membutuhkan program khusus untuk mentransfer data input ke program aplikasi. Jenis lain, adalah bercode yang menghubungkan antara komputer dan PS2 atau AT keyboard dengan menggunakan konektor PS2. Jenis ketiga adalah USB barcode scanner, yang merupakan lebih modern dan lebih mudah dipasang (dipakai) daripada jenis RS-232, karena scanner kode batang ini memiliki keuntungan yaitu tidak membutuhkan program tambahan untuk mentransfer atau input data ke program aplikasi.
Jenis Konektor.

Seiring dengan kemajuan teknologi masa kini, penggunaan barcode pun semakin meluas dan berkembang. Barcode ini sering digunakan di toko-toko, swalayan atau supermarket untuk membantu dalam melacak barang yang dibeli serta memunculkan harga dan data yang sebelumnya sudah diprogram melalui entri data; pada kartu-kartu identitas (kartu anggota, SIM, KTP, dll) untuk mengidentifikasi pemegang kartu; pelacakan distribusi barang dalam jasa persewaan, pengiriman barang dan sebagainya.
Berdasarkan kegunaannya terdapat 6 kategori kegunaan barcode, yaitu :
a.       Barcode untuk keperluan retail. Barcode untuk keperluan retail, salah satu contohnya adalah UPC (Universal Price Codes), biasanya digunakan untuk keperluan produk yang dijual di supermarket.
b.       Barcode untuk keperluan packaging. Barcode untuk packaging biasanya digunakan untuk pengiriman barang, dan salah satunya adalah barcode tipe ITF.
c.        Barcode untuk penerbitan. Barcode untuk keperluan penerbitan, sering digunakan pada penerbitan suatu produk, misalkan barcode yang menunjukkan ISSN suatu buku.
d.       Barcode untuk keperluan farmasi. Barcode untuk keperluan farmasi biasanya digunakan untuk identifikasi suatu produk obat-obatan. Salah satu barcode farmasi adalah barcode jenis HIBC.
e.        Barcode untuk keperluan non retail. Barcode untuk kepentingan non retail, misalkan barcode untuk pelabelan buku-buku yang ada di perpustakaan. Salah satu tipe barcode untuk keperluan non retail ini adalah Code 39.
f.        Barcode untuk keperluan lain.
Keuntungan penggunaan barcode, antara lain :
·         Proses Input Data lebih cepat, karena : Barcode Scanner dapat membaca/merekam data lebih cepat dibandingkan dengan melakukan proses input data secara manual.
·         Proses Input Data lebih tepat, karena : Teknologi barcode mempunyai ketepatan yang tinggi dalam pencarian data.
·         Penelusuran informasi data lebih akurat karena teknologi barcode mempunyai akurasi dan ketelitian yang sangat tinggi.
·         Mengurangi biaya, karena dapat mengindari kerugian dari kesalahan pencatatan data dan mengurangi pekerjaan yang dilakukan secara manual secara berulang-ulang.
·         Peningkatan Kinerja Manajemen, karena dengan data yang lebih cepat, tepat dan akurat maka pengambilan keputusan oleh manajemen akan jauh lebih baik dan lebih tepat, yang nantinya akan sangat berpengaruh dalam menentukan kebijakan perusahaan.
·         Memiliki nilai tawar lebih tinggi/prestise serta kemampuan bersaing dengan saingan/kompetitor akan lebih terjaga.
Gambar Barcode Scanner
Magnetic Ink Character Recognition ( MICR)
MICR dipergunakan untuk membaca karakter-karakter khusus MICR yang dicetak dengan tinta khusus pula. Tinta ini nantinya akan dimagnetisasi oleh peranti MICR, sehingga informasi magnetisnya dapat dibaca dan diterjemahkan menjadi sinyal digital.
Tinta magnetis ini hanya dapat dicetak dengan menggunakan printer laser yang dapat menerima tinta jenis tersebut.
MICR merupakan metode yang dapat menyediakan pemprosesan informasi secara aman dan berkecepatan tinggi. Penggunaannya biasanya pada cek bank, dengan bagian bawah seringkali terdiri atas karakter dengan bentuk khusus yang berupa nomor cek, nomor pengurutan, dan nomor account pemiliknya.

Optical Mark Recognition (OMR)
OMR adalah peranti yang dapat membaca blok tulisan pensil dan dapat mengubahnya menjadi bentuk yang dapat digunakan oleh computer.
Peranti ini membaca masukan dengan bantuan refleksi optris, dengan mengenali ketebalan tulisan.
Dapat dikatakan juga bahwa OMR adalah sebuah perangkat lunak (software) yang memroses data melalui pantulan cahaya dengan menggunakan alat pemindai (scanner). Sebutlah siswa Ujian Akhir Nasional atau peminat Ujian Calon Pegawai Negeri Sipil, merekalah salah satu pengguna software ini. Teknologi ini sebenarnya sudah usang, namun banyak perusahaan yang belum tahu manfaatnya.
OMR mulai dikenal di Indonesia sekitar tahun 1990-an. Di tahun itu, Evaluasi Belajar Tahap Akhir Nasional alias Ebtanas di SMP dan SMA mulai memakai sistem ini. Mengingat lembar jawabannya kertas A4 yang bertekstur tebal dan agak kaku, maka tidak boleh lecek, terlipat, apalagi basah. Tangan yang memegangnya pun harus tetap kering dari keringat.
Dilihat dari sejarahnya, OMR berangkat dari teknologi untuk kaum tunanetra. IBM, Scantron, dan Chatsworth Data Corporation adalah pemain internasional yang telah lama mengembangkan teknologi berbasis OMR. Sekarang, OMR dapat digunakan untuk berbagai kepentingan, antara lain proses penelitian, survei komunitas, survei konsumen, ujian/assessments, evaluasi, pengumpulan data, evaluasi produk, penghitungan inventori, formulir pendaftaran, undian, pemetaan (contoh: kode pos), mengoreksi ujian sekolah, ujian masuk perguruan tinggi, tes seleksi CPNS, psikotes, tes seleksi rekrutmen perusahaan, kuesioner kepuasan pelanggan atas produk dan jasa, serta survei statistik. Dokumen lembar jawaban komputer (LJK) cukup ditumpuk pada alat pemindai, lalu software akan memerintah alat pemindai sehingga LJK akan dipindai satu persatu untuk dibaca datanya.
Keuntungan memanfaatkan OMR selain hal kcepatan memproses, juga dalam hal ketelitian karena terhindar dari kesalahan manusia dalam mengoreksi.

Prinsip Kerja OMR
Prinsip kerja OMR dapat diterangkan melalui komponen-komponennya :
1.              Feeding unit, yang terdiri atas :
a.       Hopper : yang berfungsi untuk menyimpan kertas yang akan di proses
b.      Paper Feeder : yang akan mengambil kertas satu persatu untuk diproses
c.       Stacker : yang berfungsi untuk menumpuk kertas setelah diproses
2.                                      Photoelectric Conversion Unit, yang berfungsi untuk :
a.       Menerangi kertas yang diproses
b.      Mengonversi tanda blok pada kertas menjadi sinyal masukan
c.       Minyimpan sinyal yang di hasilkan ke memori
3.                                      Recognition Control Unit, yang bertugas :
a.                                                     Membaca Isyarat yang disimpan di memori
b.                                                    Mengartikan sinyal tersebut. Ada dua metode pengartian sinyal, yaitu
Ø        Alternative Mode
Hanya ada satu pilihan untuk setiap pertanyaan. Jika ada lebih dari satu pilihan, maka komputer akan mengambil jawaban yang tanda bloknya paling hitam.
Ø        Bit Mode
Ada kemungkinan pilihan setiap jawaban lebih dari satu, sehingga sistem merekam semua jawaban apa adanya.
b.      Menyimpan hasil konversi ke tape/disk

Optical Character Recognition (OCR)
OCR adalah peranti yang dapat membaca teks dan mengonversikannya ke dalam kode digital yang nantinya diproses oleh komputer. Sistem OCR terdiri atas perangkat keras dan perangkat lunak pemanipulasi data. Pengembangan lebih lanjut dari OCR ini memungkinkan adanya peranti yang dapat membantu menterjemahkan teks, membantu orang tak dapat membaca dengan mengubah teks menjadi suara, membacakan cerita untuk kanak-kanak, memasukkan data dari teks di majalah ke memori atau ke tempat kursor di pengolah kata, merekam alamat, mencatat secara langsung hal-hal penting, dan merekam naskah untuk keperluan perpustakaan.
Pengambilan Gambar Tak Terformat
            Pada perkembangan selanjutnya diperlukan pengambilan citra atau gambar yang belum memiliki format baku, untuk kemudian diambil data digital.
            Pada umumnya hasil masukannya memiliki ukuran yang besar. Karena berasal dari data alamiah yang biasanya bersifat analog, dan untuk menghemat tempat, dilakukan pemangkasn dan peringkasan data, dengan mempertimbangkan perimbangan ukuran berkas serta derajat ketelitian yang dikehendaki.
            Untuk keperluan pengambilan data tak terformat ini ada berbagai jenis alat yang dapat dipergunakan . termasuk dalam golongan ini yaitu image
Image Scanner
            Image scanner atau dikenal dengan sebutan scanner saja, merupakan peranti yang dapat mengambil masukan data gamabar, foto, bahkan juga tulisan
 tangan. Hasilnya kemudian diuabah menjadi isyarat digital dan dapat disimpan di dalam tape/disk, atau diproses menjadi sesuatu yang dikehendaki pemakai. Sebagai contoh, dengan perangkat lunak tertentu seperti OmniPage Pro (Caere Corp), hasil scanner dapat diubah menjadi dokumen dengan format pemroses kata tertentu.


Kamera Digital
            Setiap kamera elektronis memiliki sebuah sensor yang dapat mengubah sebuah citra optis ke isyarat elektronis. Penemuan CCD (Charged-Coupled Device) oleh Boyle dan Smith tahun 1970 tela memicu revolusi dalam dunia pencitraan. Kamera untuk siaran TV yang berbasis tabung citra vidicon yang mahal, diganti dengan kamera CCD elektrolis yang kompak. Pemanfaatan camcorder sebagai kamera perekam gerak meningkat tajam dan kamera kantong maupun kamera berbasis SLR (Single Lens Reflex) digantikan dengan kamera-kamera digital.
            Sebuah kamera dapat dianggap sebagai peranti yang dapat mengubah sebuah citra optis ke sebuah reflika film atau elektronis. Sebuah kamera biasanya menggunakan lensa untuk membuat citra dari sebuah obyek. Jika kita akan dapat menangkap citra yang mirip dengan obyek besangkutan.
Resolusi Kamera
            Resolusi kamera ditentukan oleh jumlah piksel yang terdapat dalam larik CCD dan kualitas dari optic pencitranya. Monitor computer biasanya terdiri dari 768 atau 1024 baris piksel. Semakin tinggi resolusinya, semakin tinggi pula kualitas citra yang dihasilkannya. Hal ini juga berlaku bagi kamera digital. Oleh karena itu jika ada kamera dengan resolusi yang lebih tinggi, tentu saja gambar yang dihasilkannya akan lebih halus.
Pembentukan warna pada larik CCD Tunggal
            Untuk dapat memperoleh suatu warna citra, maka kita hrus mengukur cahaya pada tiga rentang panjang gelombang yang berbeda,yaitu merah, hijau dan biru (atau sering  disingkat RGB dari Red-Green-Blue).
            Ada dua metode dasar dalam pencitraan warna dengan menggunakan larik CCD. Metode tersebut adalah penggunaan CCD tunggal, dan penggunaan 3 CCD, masing-masing satu untuk warna. Metode pertama yang menggunakan CCD tunggla memang lebih murah, namun kualitasnya tidak sebagus metode kedua
Teknologi kamera 3 CCD warna
            Untuk mengatasi masalah color aliasing pada kamera warna larik tunggal tersebut , kemudian dipergunakan tiga kamera warna CCD. Cara yang digunakan adalah dengan menggunkan prisma optis untuk memisahkan sebuah citra menjadi tiga komponen warna. Kemudian  setiap komponen warna tersebut ditangkap dengan sebuah CCD. Dengan menggunakan teknik ini, setiap cahaya dari setiap warna akan sampai di larik CCD. Setian CCD keudian menggunakan semua pikselnya sehingga jalur tersebut dapat menangkap resolusi larik secara lebih penuh dibandingkan dengan resolusi yang terkurangi akibat penggunaan kamera warna cip tunggal. Kamera 3CCD memiliki jumlah piksel tiga kali lipat dibandingkan dengan kamera larik tunggal sehinggal resolusi citranyapun menjadi lebik baik. Filter yang diletakan di depan setiap larik, secara tepat akan mengendalikan jalur spektral sehingga kamera dapat memberikan representasi warna yang lebik akurat.
Digital vs Optikal Zoom
            Dalam fotografi digital dikenal kedua istilah tersebut diatas. Keduanya menunjukan kemampan kamera dalam melakukan fasilitas zoom. Adapun maksud keduanya adalah sebagai berikut.
-          Digital zoom : proses zooming dengan memperbesar pixel gambar. Tidak menambah data
-          Optical zoom : proses zooming dengan memanfaatkan kombinasi-kombinasi lensa untuk memperbesar gambar.


Pembaca Retina Mata
            Pembaca retina mata berfungsi untuk membaca retina mata seseorang  dan menghasilkan suatu identitas retina mata. Identitas inilah yang kemudian diproses oleh computer untuk melakukan tidakan-tindakan tertntu; misalnya memperkenalakan pemakai untuk memasuki ruangan rahasia.
pembaca sidik jari
            Fingerprint reader atau pembaca sidik jari adalah peranti yang digunakan untuk membaca sidik jari seseorang. Hasil pembacaan berupa data gambar yang menyatakan bentuk sidik jari seseorang. Teknologi yang lebih canggih memungkinkan hasil pembacaan peralatan ini berupa rumus sidik jari seperti yang lazim digunakan dalam system kepolisian.
            Peralatan ini dapat dijadikan sebagai alat untuk menangani kehadiran pegawai atau untuk memasuki tempat-tempat yang bersifat rahasia dan diakses secara otomatis. Dalam hal ini, sidik jari berlaku sebagai identitas seseorang.

Suara
            Beberapa jenis peranti yang digunakan untuk menangkap masukan berupa suara agar dapat diubah menjadi isyarat digital telah tersedia di pasaran. Penangkapan masukan suara biasanya dilakukan melalui mikropon (microphone) atau pesawat telepon, namun dalam perkembangannya muncul alat yang disebut Automatic speech Recognition (ASR) yang terdiri atas perangkat keras dan perangkat lunak yang dapat mengenali kata-kata manusia.
Mikropon
            Prinsip kerja mikropon sebenarnya adalah pengubahan variasi tekanan udara karena adanya suara, menjadi variasi isyarat listrik. Ada beberapa jenis teknologi yang digunakan, yaitu:
-          Mikropon karbon
-          Mikropon dinamis
-          Mikropon pita
-          Mikropon kondesor
-          Mikropon Kristal
guna memperoleh suara yang bersih, atau untuk keperluan-keperluan khusus, mikropon dapat dikelompokan ke dalam jenis:
1.      Omnidirectional
Merupakan jenis mokropon yang dapat merekam suara dari semua arah
2.      Unidirectional
Mikropon jenis ini hanya menyerap suara dari satu arah dan tidak sensitif terhadap suara-suara yang ada di sekeliling lainya.
3.      Noise canceling
Merupakan mikropon yang dapat menghilangkan gangguan suara pada latar belakang
4.      Echo canceling
Merupakan mikropon yang dapat menghilangkan gema atau umpan balik yang muncul antara mikropon dengan pembicara.


Automatic Speech Recognition (ASR)
            System ASR dapat mengenali masukan berupa kata-kata dalam kalimat. System ini memiliki :
1.      Fitur penganalisis yang dapat memisahkan suara orang dengan suara-suara pengganggu pada latar belakang dan mengubah sinyal digital suara menjadi fonem.
2.      Pengklasifikasi pola
3.      Pemrosesan bahasa

Ada beberapa jenis ASR, yaitu:
1.      Discrete ASR
ASR jenis ini hanya dapat digunakn untuk mengolah/mengenali kata-per-kata. Jadi, pembicara harus member jeda antara kata.
2.      Continuous ASR
ASR yang dapat mengolah kata-kata yang diucapkan manusia secara wajar.
3.      Speaker-Independent ASR
ASR ini dapat digunakan oleh siapa saja, namun jenis kata yang dapat diolah sengat terbatas.
4.      Speaker-Dependent  ASR
ASR Speaker-Dependent hanya dapat digunakan oleh orang tertentu, yang telah memasukkan terlebih dahulu jenis kata-katanya. Perbendaharaan kata dapat ditambah sewaktu-waktu.
3.6.4        Touchtone
Touchtone atau sering disebut DTMF (Dual Tone Multi Frequency) adalah peranti yang dapat menerima masukan yang berasal dari telepon untuk memasukan informasi atau perintah. Pada prakteknya, touchtone tidak bekerja sendirian, tapi dirangkai dengan peranti-peranti lain guna mengendalikan atau menjalankan suatu makro computer secara otomatis atau dari jarak jauh.


Video
Untuk merekam citra bergerak, dipergunakan kamera video sebagai masukan komputer. Selain itu juga saat ini beberapa kamera digital juga memungkinkan untuk membuat berkas film berdurasi pendek.
Ada berbagai bentuk kamera video semacam ini, mulai dari yang kecil tanpa kabel, yang dapat dipasang untuk mengawasi suatu area tertentu, misal pada bank, sampai kamera video yang dapat digunakan untuk meliput suatu peristiwa penting.
Gerakan
Untuk memantau gerakan manusia, yang banyak dimanfaatkan pada Virtual reality, dipergunakan peranti-peanti yang bernama Glove, headset dan Walker.
1 Headset
Headset adalah peranti yang dipasang dikepala, menutup mata, yang digunakan untuk menangkap dan menangkat gerakan kepala, serta menayangkan berbagai macam gambar ke mata pemakai.
2 Glove
Glove berbentuk seperti sarung tangan, dipergunakan untuk merekam jenis serta kekuatan gerakan jari dan tangan pemakai.
3 Walker
Walker digunakan untuk menangkap dan merekam gerakan kaki, termasuk arah kaki berputar.
Sensor
            Sensor adalah peranti yang dapat mengambil data langsung dari lingkungan. Data ini berupa data khusus, yang langsung dimasukkan kedalam computer.
            Contoh pemanfaatannya yaitu pada pendeteksi gunung berapi, detector kecepatan laju kendaraan di jalan raya, pada pesawat untuk mendeteksi perubahan arah angin yang mendadak, pada kedokteran untuk mengukur suhu badan, dan untuk pengontrolan pada rumah tangga.
            Contoh penggunaan sensor untuk masukan dalam rumah tangga adalah hawkeye, yang dapat digunakan untuk menentukan kehadiran orang melalui panas badan dan gerakan. Selanjutnya masukan ini dapat digunakan untuk menjalankan suatu makro yang telah Anda siapkan misalnya untuk menyala-matikan lampu secara otomatis pada saat ada orang yang masuk atau keluar dari ruangan, bahkan mengatur AC memutar lagu, dan lain-lain secara otomatis.

Radio Frequency Identification Device (RFID)
RFID adalah perangat yang memanfaatkan gelombang frekuensi radio untuk mengirimkan data dari sesuatu yang ditempeli RFID tersebut ke perangkat pelacak RFID. Peranti RFID tidak memerlukan penghubung dan tak memerlukan arena lurus bebas pandang sehingga sanagat sesuai untuk memonitor sesuatu yang bergerak. RFID dapat memantau sesuatu dengan radius yang bervariasi tergantung pada kekuatan pemancarnya.
Contoh penerapan RFID :
  • Penarikan biaya jalan tol secara elektronis dan otomatis
  • Pengidentifikasian dan pelacakaan jalur kereta api
  • Pemantauan transportasi truk container
  • Otentikasi dokumen
  • Pengidentifikasian binatang.
Sebuah sistem RFID biasanya memiliki komponen-komponen sebagai berikut:
  • Sebuah peranti RFID (transponder atau tag) yang berisi berbagai data tentang benda atau sesuatu yang ditempeli transponder tersebut.
  • Sebuah antenna untuk mentransmisikan sinyal RF dari peranti RFID ke peranti pembaca RFID.
  • Sebuah transceiver pembangkit sinyal RF.
  • Sebuah peranti pembaca yang menerima transmisi RF. Peranti ini kemudian menyampaikan data yang diperolehnya ke system komputer untuk diproses.
  • Selain itu, biasanya ada perangkat lunak atau aplikasi yang dipergunakan untuk mengolah data yang diperoleh.
Pembaca Kartu Magnetis
Kartu magnetik berbentuk seperti kartu kredit yang dilengkapi dengan pita magnetik. Pada pita magnetik ini data tertentu dapat diletakkan. Data yang ditempatkan pada pita ini dapat berupa nomor induk pegawai, identitas bank dan nomor rekening nasabah, dan lain-lain. Dengan menggunakan pembaca kartu magnetik (Magnetic Card Reader – MCR), data pada pita tersebut dibaca dan dimengerti oleh komputer. Contoh penggunaan kartu magnetik adalah pada kartu ATM. Pada mesin ATM ini terdapat pembaca kartu magnetik.
Pembaca Kartu Cerdas
Kartu cerdas atau smart card sebenarnya merupakan sebuah komputer berukuran mini karena dilengkapi dengan chip yang mengandung microprosesor, RAM, dan ROM, bahkan sistem operasi dengan keamanan yang sangat tinggi. Kartu ini bisa digunakan untuk menyimpan data pasien dan riwayat kesehatannya, data nasabah dan transaksi yang pernah dilakukannya. Di Indonesia, kartu cerdas dipakai antara lain untuk kartu prabayar dan kartu tabungan. Untuk membaca isi kartu cerdas diperlukan alat yang disebut pembaca kartu cerdas (smart card reader).

















PIRANTI KELUARAN
PIRANTI PROSES
Piranti Pemroses adalah alat dimana instruksi – instruksi program diproses untuk mengolah data yang sudah dimasukkan lewat Peranti masukan dan hasilnya akan ditampilkan di Peranti keluaran.  Peranti Pemroses terdiri dari Central Processing Unit (CPU) dan Main Memory .
Bagan Cara Kerja Komputer
Input Device
Processing Device
CPU
Main Memory
Output Device
RAM
ROM
CU
ALU
Register
   CPU, singkatan dari Central Processing Unit adalah perangkat keras komputer yang berfungsi untuk menerima dan melaksanakan perintah dan data dari perangkat lunak. Prosesor sering digunakan untuk menyebut CPU pada umumnya. Adapun mikroprosesor adalah CPU yang diproduksi dalam sirkuit terpadu, seringkali dalam sebuah paket sirkuit terpadu-tunggal. Sejak pertengahan tahun 1970-an, mikroprosesor sirkuit terpadu-tunggal ini telah umum digunakan dan menjadi aspek penting dalam penerapan CPU.
    Processor atau CPU (Central Processing Unit) merupakan otak dari komputer yang melakukan pemerosesan dan operasi perhitungan dan logika terhadap instruksi program yang diberikan ke komputer.

    Kinerja dari setiap jenis processor bervariasi dan dipengaruhi oleh faktor-faktor berikut:
¢  Kecepatan Clock
¢  Lebar register/data bus internal
¢  Lebar data bus eksternal
¢  Kapasitas cache memori (L1 dan L2)
HARDDISK

¢  Alat ini merupakan tempat menyimpan data pada CPU. Jika hardisk dibuka, maka di dalamnya terlihat piringan logam sebagai tempat menulis data. Kecepatan putarannya bervariasi. Ada yang 5400 putaran per menit bahkan ada yang sampai 7200 putaran per menit. Kemampuan sebuah hardisk biasanya ditentukan oleh banyaknya data yang bisa disimpan. Besarnya bervariasi, ada yang 1,2 Gigabyte (GB) hingga 1 Terabyte. Satu 1 Tera sama dengan 1000 GB, 1GB sama dengan 1000 Megabyte, sedangkan 1 Megabyte sama dengan 1000 Kilobyte.
¢  Fungsinya adalah untuk membaca data dari sebuah DVD . ROM adalah singkatan dari Read Only Memory yang artinya penyimpan data yang hanya bisa dibaca. Jadi DVD - ROM hanya bisa digunakan untuk membaca data, tidak dapat digunakan untuk menyimpan data. Namun saat ini, ada alat serupa yang dapat digunakan untuk menulis / menyimpan data ke sebuah DVD Namanya DVD-RW (DVD Read and Write atau DVD baca dan tulis).
¢  Cara kerja DVD-ROM maupun DVD-RW sama dengan cara kerja harddisk atau floppy disk drive. Bedanya, bagian yang diputar adalah kepingan DVD. Alat pembacanya juga bukan head magnet tetapi sinar laser yang berkekuatan kecil.
PROSESOR
¢  Prosesor berfungsi untuk memproses semua perhitungan yang harus dilakukan oleh komputer. Kekuatan prosesor diukur dari frekuensinya, seperti 550 MHz (Mega Hertz) sampai saat ini sudah ada yang mencapai 1,4 GHz (Giga Hertz).
   Jika komputer dihidupkan, maka prosesor akan langsung bekerja dan cepat naik suhunya. Oleh karena itu setiap prosesor saat ini sudah dilengkapi dengan besi penyalur panas (heat sink) dan kipas pendingin. Saat ini prosesor yang banyak digunakan adalah Intel, AMD dan IBM.
MEMORY
Memori dikenal juga dengan sebutan RAM (Random Acces Memory). Gunanya adalah untuk penyimpanan data sementara sewaktu digunakan oleh prosesor. Jika komputer di matikan, maka data di RAM akan hilang. Kecepatan membaca data RAM ini lebih cepat jika dibandingkan dengan Harddisk.
KARTU GRAPHIC (VGA Card)
Kartu VGA (Video Graphic Adapter) berguna untuk menerjemahkan output  keluaran komputer ke monitor. Untuk menggambar / design graphic ataupun untuk bermain game, kita perlu VGA yang tinggi kekuatannya. Saat ini ada VGA dengan memori 16, 32 hingga 128 Megabyte. Jenisnya yang terkenal adalah GeForce buatan perusahaan Nvidia.
KARTU SUARA (Sound card)
Perangkat ini berguna untuk mengeluarkan suara. Kalau kita sedang mendengar musik ataupun bermain game, perangkat ini sangat bermanfaat. Suaranya bisa stereo, surround (berputar) bahkan suara 3 dimensi, sehingga kita seolah-olah berada ditempat kejadian. Tetapi perangkat ini kurang lengkap jika tidak ada speaker. Karena itu kita perlu menghubungkan speaker dengan soundcard yang telah terpasang dengan sebuah kabel yang disambung langsung ke soundcard Game.
MOTHERBOARD
Motherboard atau disebut juga dengan Papan Induk berfungsi untuk tempat semua alat utama CPU yang telah disebutkan di atas. Bentuk motherboard seperti sebuah papan sirkuit elektronik. Motherboard merupakan tempat berlalu lalangnya data. Motherboard menghubungkan semua peralatan komputer dan membuatnya bekerja sama sehingga komputer berjalan dengan lancar.
MIKRO PROCESOR
Prosesor memiliki desain koneksi pada motherboard yang berbeda beda koneksi tersebut antara lain berupa socket atau slot,dan berikut ini adalah jenis jenis socket prosesor yang telah diproduksi
  • a.socket 1
  • socket 1 adalah slot yang sudah kuno,memiliki 169 pin dan beroperasi pada 5 volt , ditemukan pada motherboard 486 yang mendukung prosesor 486SX hingga 486DX2, pada slot ini juga bisa dipasang prosesor overdrive 486DX4.
  • b.socket 2
  • socket 2 adalah mengalami sedikit perbaikan dari socket 1.Memiliki 238 pin dasn tetap memerlukan tegangan 5 volt.Meski tetap merupakan socket prosesor 486,pada slot ini bisa dipasang prosesor pentium overdrive.
  • c.socket 3
  • socket 3 di desain oleh intel,memiliki 237 pin dan beroperasi pada tegangan 5 volt, tetapi telah ditambahkan kemampuan untuk mendukung tegangan 3,3 volt,dapat diganti dengan mengubah jumper setting pada motherboard . Slot ini mendukung semua prosesor socket 2 dan prosesor 5x86,socket 3 adalah slot terahir untuk prosesor 486.
  • d.socket 4
  • berganti ke pentium,intel mendesain slot baru dengan tipe socket 4. Socket 4 memiliki 273 pin dan beroperasi pada tegangan 5volt . Socket 4 hanya mendukung prosesor pentium 60-66Mhz dasn pentium overdrive.
  • e.socket 5
  • socket 5 memiliki 320 pin dan beroperasi pada tegangan 3,3 volt . Socket 5 mendukung prosesor pentium 75 hingga 133 Mhz. Prosesor yang lebih baru dan cepat tidak cocok karena prosesor tersebut memerlukan pin tambahan.
  • f.socke6
  • menurut tipenya socket 6 seharusnya dibuat untuk  mendukung prosesor pentium yang lebih canggih, tetapi ternyata socket 6 adalah pengembangan dari socket 3 yang didesain untuk prosesor 486. Socket 6 memiliki 235 pin dan beroperasi pada tegangan 3,3 volt. Socket ini tidak terkenal karena pasar telah berganti ke era pentium.
  • g.socket 7
  • socket 7 adalah slot yang paling terkenal dasn paling luas penggunaannya , memiliki 321 pin dan beroperasi pada daerah tegangan 2,5-3,3 volt , socket ini juga mendukung dualvoltage . Socket 7 meundukung semua jenis prosesor pentium 75 hingga 200Mhz, pentium MMX , AMD K5 , AMD K6 dan K6-2 , cyrix / IBM 6x86 dan 6x86MX , dan pentium MMX overdrive . Socket 7 adalah standar industri dan masih digunakan oleh prosesor generasi keenam produksi AMD (K6) dan cyrix (M2) . Intel telah meninggalkan desain ini untuk prosesor generasi keenamnya yaitu intel pentium II .
  • h.socket 8
  • socket 8 adalah slot berteknologi tinggi yang digunakan khusus untuk prosesor pentium pro. Socket 8 memeliki 387 pin dan beroperasi pada 3,1/3,3 volt. Socket ini hanya mendukung prosesor pentium pro , terutama didesain untuk mendukung struktur ganda prosesor yang menyatukan fungsi cache L2 kedalam prosesor. Sejak intel memutuskan untuk berpindah ke teknologi slot 1 , perkembangan socket 8 berhenti .
  • i.slot 1
  • banyak kemampuan ditambahkan pada desain slot 1.Slot 1 mengubah desain prosesor dari berupa kotak tipis dengan pin-pin pada bagian bawah menjadi prosesor yang ditempatkan pada daughtercard dan dikemas dalam sebuah modul.
  • j.slot 2
  • slot 2 adalah penerus teknologi slot 1 yang dikembangkan oleh intel . Ukurannya akan menjadi 2x lipat slot 1 dengan jumlah memori cache yang lebih besar. Prosesor yang memerlukan slot ini adalah pentium II Xeon.
Control Unit
o   Control Unit / Unit kendali : adalah salah satu bagian dari CPU yang bertugas untuk memberikan arahan/kendali/ kontrol terhadap operasi yang dilakukan di bagian ALU (Arithmetic Logical Unit) di dalam CPU tersebut. Output dari CU ini akan mengatur aktivitas dari bagian lainnya dari perangkat CPU tersebut.
    Pada awal-awal desain komputer, CU diimplementasikan sebagai ad-hoc logic yang susah untuk didesain. Sekarang, CU diimplementasikan sebagai sebuah microprogram yang disimpan di dalam tempat penyimpanan kontrol (control store). Beberapa word dari microprogram dipilih oleh microsequencer dan bit yang datang dari word-word tersebut akan secara langsung mengontrol bagian-bagian berbeda dari perangkat tersebut, termasuk di antaranya adalah register, ALU, register instruksi, bus dan peralatan input/output di luar chip. Pada komputer modern, setiap subsistem ini telah memiliki kontrolernya masing-masing, dengan CU sebagai pemantaunya (supervisor).
Tugas dari CU adalah sebagai berikut:
  • Mengatur dan mengendalikan alat-alat input dan output.
  • Mengambil instruksi-instruksi dari memori utama.
  • Mengambil data dari memori utama kalau diperlukan oleh proses.
  • Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja.
  • Menyimpan hasil proses ke memori utama.
Macam-macam Control Unit
1. Single-Cycle CU
    Proses di CU ini hanya terjadi dalam satu clock cycle, artinya setiap instruksi ada pada satu cycle, maka dari itu tidak memerlukan state. Dengan demikian fungsi  masing-masing control line hanya merupakan fungsi dari opcode saja. Clock cycle harus mempunyai panjang yang sama untuk setiap jenis instruksi. Ada dua bagian pada unit kontrol ini, yaitu proses men-decode opcode untuk mengelompokkannya menjadi 4 macam instruksi (yaitu di gerbang AND), dan pemberian sinyal kontrol berdasarkan jenis instruksinya (yaitu gerbang OR). Keempat jenis instruksi adalah “R-format” (berhubungan dengan register), “lw” (membaca memori), “sw” (menulis ke memori), dan “beq” (branching). Sinyal kontrol yang dihasilkan bergantung pada jenis instruksinya. Misalnya jika melibatkan memori ”R-format” atau ”lw” maka akan sinyal ”Regwrite” akan aktif. Hal lain jika melibatkan memori “lw” atau “sw” maka akan diberi sinyal kontrol ke ALU, yaitu “ALUSrc”. Desain single-cycle ini lebih dapat bekerja dengan baik dan benar tetapi cycle ini tidak efisien.
2.      Multi-Cycle CU
   Berbeda dengan unit kontrol yang single-cycle, unit kontrol yang multi-cycle lebih memiliki banyak fungsi. Dengan memperhatikan state dan opcode, fungsi dari masing-masing output control line dapat ditentukan. Masing-masingnya akan menjadi fungsi dari 10 buah input logic. Jadi akan terdapat banyak fungsi boolean, dan masing-masingnya tidak sederhana. Pada cycle ini, sinyal kontrol tidak lagi ditentukan dengan melihat pada bit-bit instruksinya. Bit-bit opcode memberitahukan operasi apa yang selanjutnya akan dijalankan CPU; bukan instruksi cycle selanjutnya.
3.      ALU (Arithmatic Logic Unit)
ALU singkatan dari Arithmetic And Logic Unit ( unit aritmatika dan logika), adalah salah satu bagian dalam dari sebuah mikroprosesor yang berfungsi untuk melakukan operasi hitungan aritmatika dan logika. Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR. tugas utama dari ALU (Arithmetic And Logic Unit) adalah melakukan semua perhitungan aritmatika atau matematika yang terjadi sesuai dengan instruksi program. ALU melakukan operasi aritmatika yang lainnya. Seperti pengurangan, pengurangan, dan pembagian dilakukan dengan dasar penjumlahan. Sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi aritmatika ini disebut adder. ALU melakukan operasi arithmatika dengan dasar pertambahan, sedang operasi arithmatika yang lainnya, seperti pengurangan, perkalian, dan pembagian dilakukan dengan dasar penjumlahan. sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi arithmatika ini disebut adder. Tugas lalin dari ALU adalah melakukan keputusan dari operasi logika sesuai dengan instruksi program.
  • Operasi logika (logical operation) meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu:
  • a. sama dengan (=)
  • b. tidak sama dengan (<>)
  • c. kurang dari (<)
  • d. kurang atau sama dengan dari (<=)
  • e. lebih besar dari (>)
  • f. lebih besar atau sama dengan dari (>=)
  • Rangkaian pada ALU (Arithmetic and Logic Unit) yang digunakan untuk menjumlahkan bilangan dinamakan dengan Adder. Adder digunakan untuk memproses operasi aritmetika, Adder juga disebut rangkaian kombinasional aritmatika.
  • Ada 3 jenis adder:
1.      Rangkaian Adder dengan menjumlahkan dua bit disebut Half Adder.
2.      Rangkaian Adder dengan menjumlahkan tiga bit disebut Full Adder.
3.      Rangkain Adder dengan menjumlahkan banyak bit disebut Paralel Adder


1. HALF ADDER
Rangkaian Half Adder merupakan dasar penjumlahan
bilangan Biner yang terdiri dari satu bit, oleh karena itu dinamai
Penjumlah Tak Lengkap.
a. jika A = 0 dan B = 0 dijumlahkan, hasilnya S ( Sum ) = 0.
b. jika A = 0 dan B = 1 dijumlahkan, hasilnya S ( Sum ) = 1.
c. jika A = 1 dan B = 1 dijumlahkan, hasilnya S ( Sum ) = 0
jika A = 1 dan B =1 dijumlahkan, hasilnya S ( Sum ) = 0.
dengan nilai pindahan cy(Carry Out) = 1
Dengan demikian,half adder memiliki 2 masukan (A dan B) dan
dua keluaran (S dan Cy).
2. FULL ADDER Sebuah Full Adder menjumlahkan dua bilangan yang telah dikonversikan menjadi bilangan-bilangan biner. Masing-masing bit pada posisi yang  sama saling dijumlahkan. Full Adder sebagai penjumlah pada bit-bit selain yang terendah. Full Adder menjumlahkan dua bit input ditambah dengan nilai Carry-Out dari penjumlahan bit sebelumnya. Output dari Full Adder adalah hasil penjumlahan (Sum) dan bit kelebihannya (carry-out).
3. PARALEL  ADDER
Rangkaian Parallel Adder adalah rangkaian penjumlah dari dua bilangan yang telah dikonversikan ke dalam bentuk biner. Anggap ada dua buah register A dan B, masing-masing register terdiri dari 4 bit biner : A3A2A1A0  dan B3B2B1B0.
Rangkaian Parallel Adder terdiri dari Sebuah Half Adder (HA) pada
 Least Significant Bit (LSB) dari masing-masing input dan beberapa Full  Adder pada bit-bit berikutnya. Prinsip kerja dari Parallel Adder adalah sebagai berikut :
penjumlahan dilakukan mulai dari LSB-nya.
Jika hasil penjumlahan adalah bilangan desimal “2” atau lebih,
maka bit kelebihannya disimpan pada Cout, sedangkan bit di bawahnya  akan dikeluarkan pada Σ.
Begitu seterusnya menuju ke Most Significant Bit (MSB)nya.
·         Tugas lain dari ALU adalah melakukan keputusan dari operasi sesuai dengan instruksi program yaitu operasi logika (logical operation). Operasi logika meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika.
·         Arithmatic Logical Unit (ALU):
·         Bertugas membentuk fungsi – fungsi pengolahan data komputer.
·         ALU sering disebut mesin bahasa (machine language) karena bagian ini mengerjakan instruksi – instruksi bahasa mesin yang diberikan padanya
·         ALU terdiri dari dua bagian, yaitu unit arithmetika dan unit logika boolean, yang masing – masing memiliki spesifikasi dan tugas tersendiri.
REGISTER
¢  Register prosesor, dalam arsitektur komputer, adalah sejumlah kecil memori komputer yang bekerja dengan kecepatan sangat tinggi yang digunakan untuk melakukan eksekusi terhadap program-program komputer dengan menyediakan ak
¢  proses yang cepat terhadap nilai-nilai yang umum digunakan. Umumnya nilai-nilai yang umum digunakan adalah nilai yang sedang dieksekusi dalam waktu tertentu.
¢  Register prosesor berdiri pada tingkat tertinggi dalam hierarki memori: ini berarti bahwa kecepatannya adalah yang paling cepat; kapasitasnya adalah paling kecil; dan harga tiap bitnya adalah paling tinggi. Register juga digunakan sebagai cara yang paling cepat dalam sistem komputer untuk melakukan manipulasi data. Register umumnya diukur dengan satuan bit yang dapat ditampung olehnya, seperti "register 8-bit", "register 16-bit", "register 32-bit", atau "register 64-bit" dan lain-lain.
¢  Istilah register saat ini dapat merujuk kepada kumpulan register yang dapat diindeks secara langsung untuk melakukan input/output terhadap sebuah instruksi yang didefinisikan oleh set instruksi. untuk istilah ini, digunakanlah kata "Register Arsitektur". Sebagai contoh set instruksi Intel x86 mendefinisikan sekumpulan delapan buah register dengan ukuran 32-bit, tapi CPU yang mengimplementasikan set instruksi x86 dapat mengandung lebih dari delapan register 32-bit.
¢  Register terbagi menjadi beberapa kelas:
¢  Register data, yang digunakan untuk menyimpan angka-angka dalam bilangan bulat (integer).
¢  Register alamat, yang digunakan untuk menyimpan alamat-alamat memori dan juga untuk mengakses memori.
¢  Register general purpose, yang dapat digunakan untuk menyimpan angka dan alamat secara sekaligus.
¢  Register floating-point, yang digunakan untuk menyimpan angka-angka bilangan   titik mengambang (floating-point).
¢  Register konstanta (constant register), yang digunakan untuk menyimpan angka-angka tetap yang hanya dapat dibaca (bersifat read-only), semacam phi, null, true, false dan lainnya.
¢  Register vektor, yang digunakan untuk menyimpan hasil pemrosesan vektor yang dilakukan oleh prosesor SIMD.
¢  Register special purpose yang dapat digunakan untuk menyimpan data internal prosesor, seperti halnya instruction pointer, stack pointer, dan status register.
¢  Register yang spesifik terhadap model mesin (machine-specific register), dalam beberapa arsitektur tertentu, digunakan untuk menyimpan data atau pengaturan yang berkaitan dengan prosesor itu sendiri. Karena arti dari setiap register langsung dimasukkan ke dalam desain prosesor tertentu saja, mungkin register jenis ini tidak menjadi standar antara generasi prosesor.





Ukuran register

MAIN MEMORY
Main memory merupakan simpanan yang kapasitasnya lebih besar dibandingkan register. Main memory dibagi menjadi 2 (dua) macam : RAM dan ROM. Selain itu terdapat pula memori yang disebut dengan cache memory
ROM mempunyai tugas untuk menyimpan program yang sifatnya tetap atau permanen, tidak tergantung pada keberadaan arus listrik (Nonvolatile), dan program yang tersimpan dalam ROM mempunyai sifat hanya dapat dibaca oleh para pengguna komputer. Contoh data-data Rom yang sering muncul adalah saat komputer dihidupkan maka akan terbaca semua konfigurasi perangkat yang terintergasi dalam komputer tersebut.  Isi data pada Rom misalnya adalah program basis input ouput sistem (BIOS), yang berfungsi untuk mengendalikan perpindahan data antara mikroprosesor ke komponen lain yang meliputi keyboard, monitor, printer, dan lainnya.
¢     ROM terdiri atas berbagai macam seperti:
  1. ROM (read only memory) itu sendiri yang isi datanya dimasukan dalam proses produksinya.
  2. PROM (Progremmeble ROM) mirip dengan Rom kecuali bahwa dia dapat diprogram setelah proses pembuatan cip.
  3. EPROM (erasable PROM) dapat dihapusdengan menyinarinnya dengan cahaya ultra violet mikrokntrolel yang epromnya bisa dihapus memiliki jendela kecil tempat proses penyinaran dilakukan
  4. OTP (one time progreming) adalah eprom yang tidak dilengkapi dengan jendela penyinaran ultraviolet.
  5. EEPROM (electrically EPROM) dapat dihapus secara elektris dengan perintah yang ada dalam mikrokontroler.walau mirip dengan RAM, tapi EEPROM tidak memiliki sifat nonvolatile dari ROM yang tidak hilang datanya walaupun daya hilang.
RAM berfungsi untuk menyimpan Programdan data dari pengguna komputer sehingga bisa dibaca dan ditulis. Semakin besar program yang digunakan maka semakin besar pula tempat yang harus disediakan oleh RAM, RAM bersifat volatile. Modul RAM dibedakan menjadi SIMM (Single In-line Memory Module) yaitu hanya terdiri dari satu muka setiap modulenya, dan DIMM (Dual In-line Memory Module) yaitu terdapat dua muka pada setiap modulnya.
     Jenis-jenis RAM yang saat ini dikembangkan adalah
  1. DRAM (Dynamic RAM) adalah jenis RAM yang digunakan untuk personal komputer atau workstation.
  2. SDRAM (Synchoronous Dynamic RAM) adalah jenis yang lain dari DRAM yang tersinkronisasi dengan clock speed microprocessor agar penggunaannya lebih optimal.
  3. RDRAM (Rambus Dynamic RAM) adalah jenis RAM yang memiliki kinerja yang sangat tinggi dan tidak banyak memakan tenaga listrik.
  4. DRDRAM (Direct Rambus Dynamic RAM) menggunakan 16-bit, menggunakan pipelining untuk memindahkan ata dari RAM ke chace memory dari jalur yang lebih dekat ke processor atau display.
CHACE MEMORY
     Cache memori adalah memori kecepatan tinggi, tetapi berukuran kecil, yang digunakan untuk menyimpan salinan data / instruksi yang sering diakses oleh CPU. Cache memory merupakan memori sekunder berkecepatan tinggi yang digunakan untuk meningkatkan kinerja komputer, yaitu meningkatkan efisiensi kerja CPU dan mengurangi waktu yang terbuang.
     Dalam istilahnya yang paling sederhana, cache memory adalah memory buffer berkecepatan tinggi yang secara temporer menyimpan data yang diperlukan oleh procesor, membuat prosesor dapat memanggil kembali data tersebut dengan lebih cepat ketimbang jika data itu datang dari memoy utama, namun ada satu fitur tambahan pada sebuah cache, melebihi buffer sederhana, cache adalah buffer dilengkapi dengan otak.
     Buffer menyimpan data acak (random data), biasanya pada basis yang pertama kali masuk adalah yang pertama kali keluar (first in first out), atau yang pertama kali masuk adalah yang terakhir keluar (first in last out). Cache, di lain pihak, menyimpan data yang kemungkinan besar diperlukan oleh prosesor sebelum data itu diperlukan secara aktual. Hal ini membuat prosesor dapat melanjutkan bekerja pada kecepatan penuh atau mendekati kecepatan penuhnya tampa harus menunggu data diambil dari memory utama yang lebih lambat. Cache memory biasanya dibuat dari chip static RAM (SRAM) yang diinstall pada motherboar atau built in pada prosesor.
Cache memory adalah tipe RAM tercepat yang ada, dan digunakan oleh CPU, hard drive, dan beberapa komponen lainnya. Seperti halnya RAM, lebih banyak cache memory adalah lebih baik, akan tetapi biasanya cache pada CPU dan hard drive tidak dapat diupgrade menjadi lebih banyak. Contoh yang dapat dilihat misalnya adalah pada CPU Pentium II terdapat 512 KiloByte cache, dan pada hard drive IBM 9LZX SCSI terdapat 4 MegaBytes cache. Seperti halnya RAM, pada umumnya data akan dilewatkan dulu pada cache memory sebelum menuju komponen yang akan menggunakannya (misalnya CPU). Selain itu cache memory menyimpan pula sementara data untuk akses cepat. Kecepatan cache memory juga menjadi unsur yang penting. Sebagai contoh, CPU Pentium II memilki cache sebesar 12 k, dan CPU Celeron memiliki cache sebesar 128 k, akan tetapi cache pada Pentium II berjalan pada 1/2 kali kecepatan CPU, sementara cache pada Celeron berjalan dengan kecepatan sama dengan kecepatan CPU. Hal ini merupakan tradeoff yang membuat kecepatan Celeron dalam hal-hal tertentu kadang-kadang malah bisa mengalahkan Pentium II.
      Fungsi dan kegunaan cache memory Cache memory berfungsi menjembatani perbedaan kecepatan antara CPU dan Memori Utama. Dalam implementasinya jenis memori yang digunakan untuk cache adalah statik RAM (SRAM).
     Cache memory terdiri atas:
    1. Internal, digunakan untuk komputasi berkecepatan tinggi.
    2. External, digunakan sebagai buffer untuk menyimpan program dan data.
      Program cenderung menjalankan instruksi yang berurutan, menyebabkan instruksi tersebut berada didekat lokasi memori. Program biasanya mempunyai simpul untuk tempat menjalankan kelompok instruksi secara berulang-ulang. Compiler menyimpan array dalam blok lokasi memori yang bersebelahan. Compiler biasanya menempatkan item data yang tidak berhubungan didalam segmen data.
      Cara kerja Cache adalah :
  1. Ketika CPU mengakses memori maka system penyimpanan akan mengirim alamat fisik cache
  2. Membandingkan alamat fisik tersebut dengan semua tag alamat untuk mengetahui apakah ia menyimpan kopi dari sebuah data.
  3. Cache HIT adalah situasi yang terjadi ketika peralatan meminta akses memori ke word yang telah ada didalam memori cache tersebut secara cepat megembalikan item data yang diminta.
  4. Cache MISS adalah situasi yang terjadi ketika peralatan meminta akses ke data yang tidak berada dalam cache, cache akan menjemput item tersebut dari memori, dimana hal ini mebutuhkan waktu yang lebih lama dari cache hit.
  5. Jika cache tidak menyimpan data, maka akan terjadi cache miss dan cache akan menyampaikan alamat ke system memori utama untuk membaca.
  6. Jika data yang dating dari memori utama, maka CPU atau cache akan menyimpan kopinya dengan diberi tag alamat yang tepat.




[1] http://irigomi.com/sejarah-manfaat-penggunaan-dan-pengertian-barcodebar-codekode-batang.html  29-09-2012 jam  07.53

0 komentar:

Posting Komentar
